УЭВП, Журнал Радио 7 номер 1998 год. ВИДЕОТЕХНИКА
УСТРОЙСТВА ЭЛЕКТРОННОГО ВЫБОРА ПРОГРАММ
А. БОБЫЛЕВ, г. Новосибирск
(Окончание. Начало см. в "Радио", 1998, ╧6)

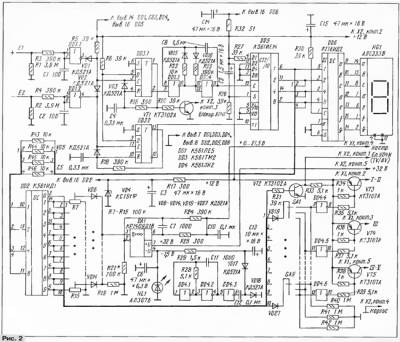

Принцип работы УЭВП на микросхемах серии К561, принципиальная схема которого представлена на рис. 2, аналогичен рассмотренному ранее, но имеет отличия. Прежде всего, переключение каналов здесь — сенсорное, через контактные площадки Е1 и Е2. Наводимое при прикосновении фоновое напряжение с частотой сети 50 Гц запускает одновибратор на триггере DD3.1 [4], служащий подавителем дребезга. Он, в свою очередь, открывает транзистор VT1, блокируя систему АПЧГ, и разрешает запуск генератора переключающих импульсов на элементах DD1.3 и DD1.4, подсоединенного прямо к счетному входу счетчика DD5. При этом последний включен на увеличение счета. Однако при появлении на выходе элемента DD1.2 наведенных импульсов (уменьшение на 1 через сенсор Е2) одновибратор на триггере DD3.2 подает на вход ±1 счетчика уровень 0, меняя направление счета.
Увеличить
Здесь также возможно "пролистывание" программ, частота которого задана цепью R23C8. В соответствии с установленным на выходах счетчика кодом дешифратор DD6 преобразует его в семисегментный код, высвечивая номер программы на индикаторе HG1. О других нюансах подключения дешифратора К176ИД2 будет сказано дальше.
Код программы поступает также на дешифратор DD2, напряжение питания которого стабилизировано элементами R17, СЗ, VD4. Активное состояние выходов у дешифратора К561ИД1 прямо противоположно дешифратору К155ИД1, т. е. включение программы определяет уровень 1, поэтому применены инверторы DD4.4 — DD4.6 и включены в обратном направлении диоды VD6— VD14.VD19—VD27.
Напряжение, снимаемое с движка подстроечного резистора, например R7 (программа "1"), проходит через диод VD6 на вход ОУ DA1, включенного усилителем постоянного напряжения с коэффициентом передачи около трех. С целью обеспечения нормальной работы ОУ при входных напряжениях, близких к нулю, питание его немного смещено в отрицательную область. Для этого генератор на элементах DD4.1, DD4.2, формирователь на элементе DD4.3 и выпрямитель на диодах VD17, VD18 создают отрицательное напряжение на конденсаторе С13, с которого через резистор R29 оно проходит на светодиод HL1, играющий в нашем случае роль стабилитрона. С него отрицательное напряжение и подано на ОУ. Конденсаторы С7 и СЮ надежно устраняют его самовозбуждение и шумы.
Уровень 1 с выхода 0 дешифратора DD2 поступает на ключевой транзистор VT2, блокируя УПЧИ и разрешая прохождение внешнего видеосигнала. Точно так же, как и в предыдущем случае, этот транзистор используют для управления модулем сопряжения.
При желании вместо сенсоров Е1 и Е2 применить кнопочное управление исключают конденсаторы С1 и С2, а в точки Е1 и Е2 через кнопки подают импульсы с выхода генератора на элементах DD4.1, DD4.2.
Можно также улучшить стабилизирующую характеристику стабилитрона VD4, увеличив сопротивление резистора R17 до 2,4 кОм и подав через него напряжение +32 В. Однако для этого необходимо предварительно выяснить по схеме телевизора, возможно ли увеличение потребляемого тока (около 9 мА) от источника +32 В.

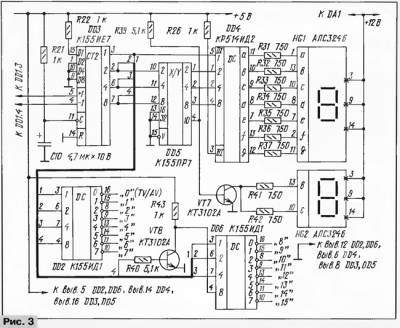

Увеличение числа программ с 10 до 16 не представляет больших сложностей. Для УЭВП по схеме на рис. 1 необходимо прежде всего заменить микросхему К155ИЕ6 на К155ИЕ7 по схеме на рис. 3, добавить еще один дешифратор DD6, управляемый инверсно ключом на транзисторе VT8, не забыв подсоединить к показанным на схеме выводам дешифраторов соответствующие им резисторы настройки, диоды и переключатели поддиапазонов. Необходимо также дополнить узел индикации, введя преобразователь кода на микросхеме DD5 и ключ на транзисторе VT7, управляющий включением "десятки" (HG2).

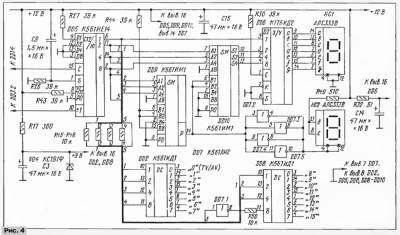

УЭВП по схеме на рис. 2 дополняют аналогично по схеме на рис. 4. Только преобразователь кода в нем собран на сумматорах DD9, DD10 и счетчик DD5 включен в режим двоичного счета по входу 2/10. Кстати, для УЭВП по схеме на рис. 3 также возможна замена преобразователя К155ПР7 на сумматоры К155ИМЗ или К555ИМ6 по схеме на рис. 4.
Увеличить

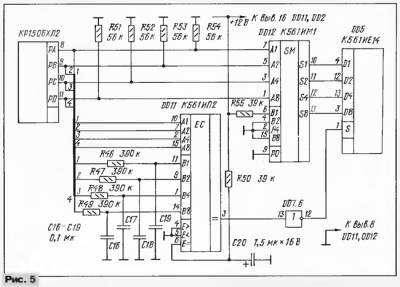

Наконец, стыковка УЭВП с системой ДУ (при ее наличии или желании применить) имеет некоторые особенности, что показано на рис. 5. Прежде всего, СДУ, конечно, легче сделать для микросхем структуры КМОП (см. рис. 2 и 4). Для микросхем ТТЛ (см. рис. 1 и 3) необходимо применить преобразователи уровней, например, на выходах узла стыковки (рис. 5, DD12, DD7.6), что, впрочем, не представляет особых трудностей.
Так как на выходах применяемой в СДУ микросхемы К1506ХЛ2 код программы на единицу меньше, то для восстановления его применен сумматор DD12, прибавляющий единицу к исходному коду программы. А для загрузки полученного кода в счетчик DD5 (рис. 2 и 4) использован анализатор изменения кода программы на цифровом компараторе DD11. Получаемый на его выходе стробимпульс записи проходит через инвертор DD7.6 на вход записи V (для УЭВП на микросхемах ТТЛ инвертор не нужен). Длительность импульса (около 40 мс) задают RC-цепи на входах В компаратора. Начальную установку счетчика при включении питания также обеспечивает компаратор через цепь R50C20.
Рассмотренное построение узла избавляет счетчик от ненужных перезагрузок, имевших место в старых модификациях таких узлов (см. рис. 5.1 в [3]), например, при приеме микросхемой К1506ХЛ2 вместо изменения номера программы другого кода управления. К тому же теперь стало возможным отдельно от пульта ДУ выбирать программу на УЭВП.
Конструктивно блоки приемника и управления СДУ можно разместить на плате УЭВП, создав отрицательное (-6 В) напряжение питания от отдельного умощненного формирователя импульсов, аналогично примененному элементу DD4.3 в УЭВП по схеме на рис. 2. Автор так и сделал, но исключил генератор импульсов на элементах DD4.1, DD4.2, подав запускающие импульсы с выхода 0 (или 2) микросхемы К1506ХЛ2, так как она генерирует такие импульсы при общем напряжении питания до +11,5 В.
Как было указано раньше, рассмотренные УЭВП на 10 программ умещаются на плате, аналогичной блоку СВП-4-10, только переключатели поддиапазонов и подстроечные резисторы размещены ближе к панели управления, на которой закреплены индикатор и кнопки (или сенсоры) переключения программ. Для УЭВП на 16 программ также удобнее расположить в ближней части платы два ряда переключателей и подстроенных резисторов, а ее дальнюю часть, где расположены узлы управления, удлинить за пределы блока СВП, благо что почти все модели телевизоров позволяют это сделать.
В описанных устройствах применены постоянные резисторы МЛТ, а подстроенные — из блоков СВП-4-10. Конденсаторы — КМ-5, КМ-6, а оксидные — К50-35. Чем меньше у последних ток утечки и изменение номинальной емкости, тем лучше.
Диоды подойдут любые, с минимальным обратным током на напряжение не меньше 35 В; стабилитрон КС191Ф можно заменить на КС191М— КС191У, а также Д818Г—Д818Е, но, возможно, с ухудшением тепловой стабильности. Транзисторы лучше применить кремниевые, на соответствующие (по схеме) напряжения, с минимальным напряжением насыщения и коэффициентом передачи тока базы не менее 100.
В УЭВП по схеме на рис. 1 стабилизатор КР142ЕН5А работает без теплоотвода. В УЭВП по схеме на рис. 3 для него уже необходим теплоотвод на мощность рассеивания около двух ватт. Правда, при использовании микросхем серий К555, К1533 и К1554 такая необходимость отпадает. Микросхемы серии К561 заменимы на 564 и К1561.
Все дешифраторы с семисегментным выходом и индикаторы могут быть применены любые, необходимо только их соответствие друг другу. Автор использовал в УЭВП по схемам на рис. 1 и 3 дешифратор с открытым коллектором, чтобы разгрузить микросхему стабилизатора, а в УЭВП по схемам на рис. 2 и 4 — дешифратор К176ИД2, у которого токи выходов численно равны напряжению питания, но для избежания перегрева микросхемы ограничил потребляемый ею ток резистором. Эта микросхема обладает еще одним замечательным свойством — она может работать на индикаторы с общим анодом, необходимо лишь подать уровень 1 на вход М.
Рекомендую использовать индикаторы АЛСЗЗЗ и ему подобные, с высотой знака 11 мм, так как они лучше других видны на расстоянии 2...4 м. Контакты разъемов Х1 и Х2 в УЭВП совпадают со стандартными, кроме контакта блокировки УПЧИ.
УЭВП не требуют налаживания. Могут потребоваться лишь подбор частоты переключения программ в режиме "пролистывания" и установка необходимой яркости свечения индикаторов.
ЛИТЕРАТУРА
1. Соколов В. С. Устройства электронного выбора программ телевизоров. Справочник. — М.: Радио и связь, 1992.
2. Жгулев В. 12 программ вместо шести. — Радио, 1997, ╧ 4, с. 10, 11.
3. Войцеховский Д. В., Пескин А. Е. Любительские видео- и аудиоустроиства для цветных телевизоров. 2-е издание. — М.: Радио и связь, 1994.
4. Одновибраторы на D-триггерах. — Радио, 1984, ╧7, с. 58.
От редакции. Резисторы R6, R27, R30 (рис. 2), R27, R30, R43, R44 (рис. 4) и R55 (рис. 5) можно заменить перемычками.
|
