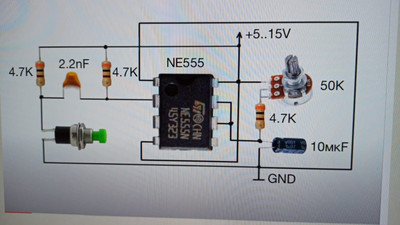

точечная сварка на ne555 точечная сварка на ne555 точечная сварка на ne555, Функциональная схема точечной сварки Для точечной сварки нужен импульс тока в несколько сотен ампер. Часто в качестве источника тока используют трансформатор от микроволновки. Я не хотел связываться с трансформаторами из-за их гигантского размера и веса, а в качестве источника возьму пару ионисторов емкостью 3000 Фарад. Мощность сварки выбирается в зависимости от толщины никелированной ленты. Для соединения аккумуляторов используют лены толщиной 0.1 мм — 0.3 мм. Схема точечной сварки на ионисторах и мосфетах. Одновибратор на таймере 555 по нажатию на зеленую кнопку формирует одиночный импульс. Переменный резистор на 10к позволяет регулировать длительность импульса от 5 до 30 мс. Импульс с большей длительностью вызывает локальный перегрев места сварки и ухудшает качество соединения. Сформированный импульс поступает на драйвер силовых транзисторов TC4420, который может резко открыть или закрыть сборку из силовых ключей IRF1324. Вольт-амперная характеристика транзистора IRF1324 По вольт-амперной характеристике понятно, что при напряжении 5 В один транзистор может выдать ток более 100 А. Сборка из 4-х мосфетов выдаст токи примерно в 500 А. А при 7.5В более 1000 А Для более резкого срабатывания силовых ключей на затворах желательно формировать напряжение 7 — 12В. Это сокращает переходные процессы и уменьшает нагрев транзисторов. Для повышения напряжения с 5 В до 12 В возьму готовый DC-DC бустер. На выходе бустера обязательно нужен конденсатор на 470 — 1000 мкФ. Именно он питает схему в момент сварки, а диод, расположенный в бустере не дает конденсатору быстро разрядится при замыкании сварочных электродов. Блок питания на 5 В 3 А подзаряжает ионисторы в перерывах между сварочными импульсами.
