схема лабиринта, В этой игре побеждает наиболее внимательный, сообразительный и спокойный. Именно такие качества нужны, чтобы не запутаться в сложных ходах и сообщениях, ведущих к заветной цели — "комнате". Путь к ней надо пройти металлическим щупом, перемещаемым по дорожкам лабиринта. Касаться стенок лабиринта нельзя — сразу же вспыхнет контрольная лампа и раздастся звуковой сигнал. Выигрывает тот, кто дойдет до "комнаты" с меньшим числом касаний.
Чертеж лабиринта приведен на рис. 7. Конечно, вы можете составить любой другой чертеж с более хитроумным переплетением путей, ведущих к цели. Но помните, что с усложнением рисунка увеличивается трудоемкость изготовления конструкции.
Наиболее целесообразно использовать для лабиринта, скажем, стеклотекстолит или гетинакс, покрытый с одной стороны фольгой. Тогда достаточно прорезать в фольге острым ножом или специальным резаком канавки — и лабиринт готов.
Но вероятность, что вам удастся достать такой материал, невелика. Поэтому придется запастись пластиной алюминия или дюралюминия указанных на рисунке размеров, нанести на поверхность шилом дорожки лабиринта, просверлить в дорожках отверстия возможно ближе друг к другу, пропилить надфилем промежутки между ними и опилить края дорожек, чтобы они стали ровными. Ширина дорожек может быть 4...5мм, толщина пластины 1...1,5 мм.
Готовую металлическую пластину наложите на гладкую поверхность планки из изоляционного материала, например гетинакса, и прикрепите к ней винтами с гайками. Если есть хороший клей, то пластину можно приклеить к основанию. Прикрепите к пластине металлический лепесток (или небольшую полоску жести от консервной банки) и припаяйте к нему монтажный провод в изоляции.
Щупом служит отрезок медного провода диаметром 1,5...2 мм и длиной 10...12 см. Один конец его надо очистить от эмалевой изоляции и заточить напильником, чтобы он стал полукруглым и его удобно было вести по дорожкам лабиринта. К другому концу припаяйте многожильный монтажный провод в изоляции длиной 50...60 см, а затем натяните на щуп отрезок резиновой или поливинилхлоридной трубки такой длины, чтобы конец щупа выступал на 5...6 мм.

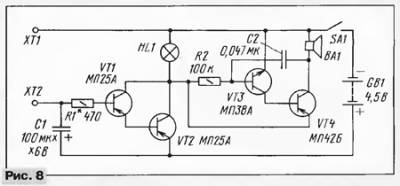

Сигнализатор касаний (рис. 8) собран на четырех транзисторах. Первые два (VT1 и VT2) работают как электронный ключ, подсоединяющий контрольную лампу HL1 к источнику питания при замыкании зажимов ХТ1 и ХТ2 (иначе говоря, при касании щупом, соединенным с зажимом ХТ1, стенок лабиринта, с которыми соединен проводник от зажима ХТ2). На двух других транзисторах собран генератор — он подключен параллельно лампе HL1. Как только лампа вспыхнет, на ней появится напряжение. Сразу же начинает работать генератор, и из динамической головки ВА1 слышится звук. Тональность его зависит от емкости конденсатора С2 и сопротивления резистора R2.
Касание щупом стенок лабиринта может быть мгновенным. Почувствует ли его сигнализатор, успеет ли вспыхнуть лампа? В простейшем случае, когда через щуп подается напряжение на лампу, она вряд ли успела бы накалиться. Но в устройстве такой вариант предусмотрен, и в сигнализатор введена своеобразная задержка по времени. Она состоит из конденсатора С1 и резистора R1. На эту цепочку и подается через щуп напряжение. Даже кратковременного замыкания зажимов достаточно, чтобы конденсатор С1 успел зарядиться до напряжения батареи GB1. А далее он начинает разряжаться через резистор R1 и транзисторы VT1, VT2. И хотя щуп уже отошел от стенок лабиринта, лампа горит, а из динамической головки слышен звук. Продолжительность задержки небольшая — менее секунды.
Транзисторы VT1 и VT2 возьмите серий МП25, МП26 с коэффициентом передачи тока не менее 20.
Кроме указанных на схеме, на месте VT3 можно установить другие маломощные транзисторы структуры п-р-п (например, МП37В, МП38) с коэффициентом передачи тока не менее 35, а на месте VT4 — транзистор из серий МП39 - МП42 с коэффициентом передачи тока не менее 45.
Лампа HL1 — на напряжение 3,5 В и ток 0,26 А. Но лучше, если установите лампу с меньшим током потребления, тогда транзистор VT2 будет работать в более легком режиме и меньше нагреваться при длительных касаниях щупом стенок лабиринта. Резисторы — МЛТ - 0,125 или МЛТ - 0,5, конденсатор С1 — К50 - 6, но подойдет и другой, емкостью 100...200 мкФ. Причем, чем больше его емкость, тем больше продолжительность задержки, а значит, и свечения лампы после окончания касания щупом стенок лабиринта. Выключатель SA1 — тумблер ТВ2 - 1, батарея питания — 3336, но вполне годится и другой источник напряжением 4,5 В, рассчитанный на нужный ток нагрузки — до 0,3 А (например, три последовательно соединенных элемента 373).
Детали сигнализатора смонтируйте на плате (рис. 9). Разметив заготовку платы, вырежьте в ней отверстие под диффузор динамической головки, просверлите отверстия под контрольную лампу и выключатель и установите эти детали на плату (лампа должна ввинчиваться в отверстие). Затем установите на плате монтажные стойки, припаяйте к стойкам резисторы и конденсаторы. Соедините контакты лампы соответственно со стойкой и выключателем, а затем подпаяйте к деталям платы выводы динамической головки. В заключение припаяйте к стойкам выводы транзисторов. Проследите, чтобы транзисторы были точно на своих местах в соответствии с принципиальной и монтажной схемами.

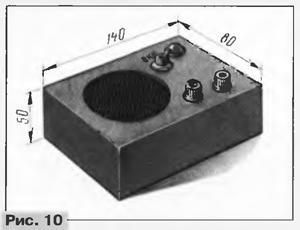

Смонтированную плату надо закрепить в корпусе (рис. 10) со съемной нижней крышкой. В верхней стенке корпуса просверлите отверстия под выключатель и лампу, напротив диффузора головки вырежьте отверстие и закройте его декоративной тканью или пластмассовой решеткой. Плату с деталями можно прикрепить к верхней стенке винтами, но она будет надежно удерживаться гайкой, навинченной поверх стенки на корпус выключателя.
На верхней стенке установите зажимы, а батарею питания разместите внутри корпуса на любой из стенок или прикрепите ее металлической скобой к нижней крышке. Соединения между платой, батареей и зажимами выполняют многожильным монтажным проводом в изоляции.
Налаживать сигнализатор несложно. Подав выключателем SA1 питание, временно соедините между собой эмиттер и коллектор транзистора VT2 и подключите таким образом генератор и лампу HL1 к источнику питания. Лампа должна загореться, а из динамической головки раздастся звук. Если это не произойдет, значит, в монтаже допущена ошибка. Устраните ее.
Затем снимите перемычку между эмиттером и коллектором транзистора VT2, а зажимы замкните между собой. Лампа может загореться ярко, как и при непосредственном подключении ее к батарее питания. Такая яркость, конечно, не нужна, и ее следует уменьшить во избежание излишнего тока через транзистор VT2 и его нагрева. Для этого включите последовательно с резистором R1 переменный резистор сопротивлением 2,2 или 3,3 кОм и, перемещая его движок, установите напряжение на лампе равным 2,5...3 В. Затем измерьте получившееся общее сопротивление (переменный резистор и постоянный R1) и впаяйте резистор с таким сопротивлением вместо R1.
Если же яркость свечения лампы при замыкании зажимов будет недостаточна, нужно несколько уменьшить сопротивление резистора R1.
|
