схема крен, Журнал Радио 6 номер 1998 год. СПРАВОЧНЫЙ ЛИСТОК
МИКРОСХЕМЫ СЕРИИ КР142ЕН17 - СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ
Микросхемы КР142ЕН17А, КР142ЕН17Б представляют собой непрерывные компенсационные стабилизаторы напряжения с фиксированным значением выходного напряжения и способностью работать при весьма малом прямом падении напряжения — 0,3 В. Стабилизаторы серии КР142ЕН17 предназначены для применения в блоках питания автомобильного электронного оборудования, бортовой вычислительной и переносной видеоаппаратуры.
Приборы выполнены по планарно-эпитаксиальной технологии с изоляцией р-п переходом и оформлены в пластмассовом миниатюрном корпусе КТ-26 (рис. 1). Масса прибора — не более 0,3 г.
Электрические характеристики
Выходное напряжение, В, при входном напряжении 6 В, токе нагрузки 1 мА и температуре
окружающей среды 25°С для
КР142ЕН17А ..........4,3...4,7
КР142ЕН17Б.......4,75...5,25
Нестабильность по входному напряжен ию,%/В, не более, при входном напряжении 6 В,
токе нагрузки 1 мА и температуре окружающей среды
+25°С ...................0,03
-10и+70°С ...............0,1
Нестабильность по току нагрузки, %/А, не более, при входном напряжении 6 В, токе нагрузки 1 мА
и значениях температуры окружающей среды
-10,+25 и 70°С................20
Минимальное падение напряжения на микросхеме, В, не более, при температуре окружающей
среды 25°С...................0,3
Собственный потребляемый ток, мА, не более, при входном напряжении 25 В и температуре
окружающей среды 25°С ........2
Температурный коэффициент выходного напряжения, %/°С, не более, при входном напряжении 10 В, токе нагрузки 1 мА и значениях температуры окружающей среды-10 и +70°С............0,03
Предельно допустимые значения *
Входное напряжение, В,
минимальное........Uвых max**+0,3
максимальное................25
Максимальный ток нагрузки, мА ..................40
Максимальная рассеиваемая мощность, Вт ..........0,25
Рабочий температурный интервал,°С...........-10...+70
----------------------------------------------
* Во всем температурном интервале.
** Uвых max — наибольшее выходное стабилизированное напряжение микросхемы.

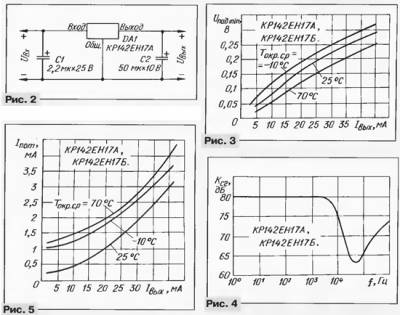

Типовая схема включения микросхемных стабилизаторов КР142ЕН17А КР142ЕН17Б показана на рис. 2. На схеме указана минимально допустимая емкость конденсаторов С1 и С2.
Микросхемы пригодны для монтажа методом групповой пайки или ручного монтажа. Во втором случае температура паяльника не должна превышать 265°С, продолжительность пайки — не более 4 с. Наибольшее допустимое число перепаек при монтаже — три. Расстояние от места пайки до корпуса — не менее 3 мм. Допускается одноразовое изгибание выводов на расстоянии 3 мм и более от корпуса под угол 90 град, с радиусом изгиба не менее 2,2 мм.
На рис. 3 показана зависимость минимального прямого падения напряжения микросхемы от тока нагрузки при различных значениях температуры окружающей среды, а на рис. 4 — частотная зависимость коэффициента сглаживания пульсаций входного напряжения.
Рис. 5 показывает зависимость потребляемого микросхемой тока от нагрузочного тока.
Материал подготовил А. НЕФЕДОВ
г. Москва
|
