2012 » Май » 3 ремонт лпм

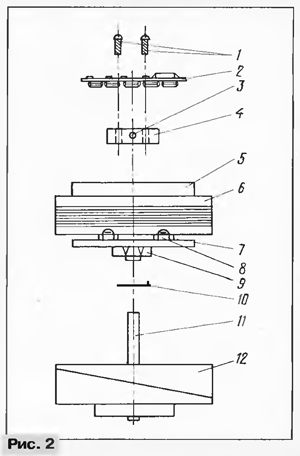

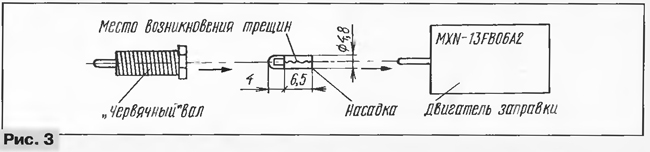

ремонт лпм ремонт лпм ремонт лпм, Журнал Радио 7 номер 1998 год. ВИДЕОТЕХНИКА ВИДЕОТЕХНИКА ФОРМАТА VHS ТЕХНОЛОГИЧЕСКИЕ НЕДОСТАТКИ МАССОВЫХ ВИДЕОМАГНИТОФОНОВ, ИХ УСТРАНЕНИЕ Ю. ПЕТРОПАВЛОВСКИЙ, г. Таганрог Ремонтом бытовой видеотехники, в том числе видеомагнитофонов, занимаются многие радиолюбители. Справиться с возникающими дефектами не всегда бывает легко, особенно, если они возникают из-за недоработки разработчиков или при сборке аппаратов. О таких неисправностях и рассказано в помещаемой здесь очередной статье цикла. В ней даны также рекомендации по их устранению. Последние три года существенно снизились цены на видеотехнику большинства ведущих фирм-производителей. Кроме того, появились изделия с совершенно новыми потребительскими качествами и по вполне доступным ценам для многих покупателей. Это — стереофонические видеоплейеры, видеокамеры с цветными жидкокристаллическими дисплеями больших размеров и др. Наиболее существенно снизили цены на видеомагнитофоны фирмы JVC, SHARP и PHILIPS (значительная часть моделей этой фирмы, выпущенных в 1996 — 1997 гг., имеет "начинку", разработанную фирмой JVC). Такая ценовая политика JVC в России позволила ей резко увеличить число продаж своей видеотехники, поскольку цены на сопоставимые модели у нее иногда даже ниже, чем у былых "фаворитов" рынка, так называемых "народных фирм" FUNAI, AIWA, GOLD STAR, DAEWOO и некоторых других. К сожалению, фирме JVC в условиях массового производства не удалось обеспечить соблюдение должной технологической дисциплины на своих многочисленных заводах. В результате на российский рынок стали попадать целые партии видеомагнитофонов и видеоплейеров с теми или иными скрытыми дефектами. Надо признать, что подобное случалось и раньше с некоторыми партиями аппаратуры таких фирм, как SONY AIWA, PHILIPS, LG Electronics и других, имеющих большое число продаж в России. Конечно, речь идет не об обычных неисправностях аппаратуры, устраняемых путем замены отказавших элементов, а именно о дефектах, заложенных в процессе ее производства или даже при разработке. В таких случаях не смогут помочь даже фирменные сервисные центры, тем более обычные мастерские. С этой точки зрения, в первую очередь, рассмотрим линейку видеомагнитофонов JVC выпуска 1996—1997 гг. В нее входит много моделей, в том числе выпускаемых под маркой PHILIPS. Из известных автору это — видеомагнитофоны JVC: HR-J727MS, HR-J627MS, HR-J429EE, HR-J329EE, HR-J229EE; PHILIPS: VR755/55, VR355/55, VR255/55; видеоплейеры JVC: HR-P80A, HR-P90 и др. Для рынков различных районов мира выпускаются модели с другими наименованиями. Остановимся на основных отличительных признаках, а также на способах демонтажа и проведения ремонтно-ре-гулировочных работ рассматриваемой линейки видеомагнитофонов. После снятия с видеомагнитофона верхней крышки и передней панели достаточно беглого осмотра, чтобы убедиться, принадлежит ли аппарат к указанному семейству моделей JVC. ЛПМ — с тремя двигателями и верхним расположением — смонтирован на плате с маркировкой типа PDZ0141-1-2 (может быть и другой) с микросхемой JCM5039. Узел привода ВВ конструктивно объединен с блоком управляющей головки и двигателем заправки MXN13FB12U фирмы MATSUSHITA, расположенным в верхнем правом углу ЛПМ и обеспечивающим пассиковый привод механизма заправки кассеты. Ось вращения ролика очистки видеоголовок, сделанного из темного пористого пластика, расположена почти перпендикулярно оси вращения БВГ. Вблизи левого фиксатора узла наклонной стойки размещен пластмассовый обводной ролик со стальным маховиком наверху (диаметр — около 30 мм). Прижимной ролик опускающегося типа, смонтированный на Г-образной стальной раме, приводится в движение пластмассовой направляющей с наклонным пазом от программной шестерни, расположенной рядом с правым подкатушником. От нее же приводится в движение пластиковая направляющая планка механизма заправки ленты (находится между узлами наклонных стоек и под-катушниками). Все перечисленное легко просматривается сверху без снятия кас-сетоприемника. Особо следует подчеркнуть, что подобные ЛПМ применены не только в рассматриваемой линейке JVC, но и в других моделях разных фирм, например, в видеоплейере JVC—HR-P40A (1995 г. выпуска). Заключение о принадлежности к линейке можно дать только после изучения электронной части аппарата. "Начинка" всех моделей скомпонована на одной двусторонней печатной плате единой конфигурации. Причем, чем проще модель, тем больше несмонтированных элементов и узлов на плате (маркировка установочных мест сохранена во всех моделях). Для извлечения всей "начинки" из корпуса один винт-"саморез" вывинчивают сзади корпуса, два — сверху задней панели, два — в верхней части ЛПМ и два — сверху кас-сетоприемника. Снимают ленточные кабели, соединяющие главную плату с платой передней панели. Маркировки разъемов на главной плате: слева — CN153, CN607, CN606; справа — CN605, CN604 (в зависимости от модели некоторые разъемы могут быть не установлены). После этого всю "начинку" легко вынимают из корпуса за верхнюю раму кассетоприемника. Если предполагается проведение ремонтно-регулировочных работ, перед разборкой необходимо загрузить в аппарат кассету, иначе будет невозможно включение рабочих режимов видеомагнитофона. Дело в том, что концевой выключатель S42 "CASS" загрузки кассеты установлен на небольшой печатной плате с маркировкой СЗ, расположенной на дне корпуса слева. Система управления большинства моделей рассматриваемой линейки видеомагнитофонов JVC выполнена на микропроцессоре HD6433926F (JVC—HR-Р80А), HD6433927F (JVC—HR-J627S), HD6433927TF (PHILIPS—VR355/5) или др. фирмы HITACHI (80 выводов). Тип микропроцессора ("прошивка") определяется набором функциональных возможностей конкретных групп моделей. Принципиальное отличие этих систем управления от ранее применявшихся заключается в наличии в их составе специализированных узлов для обмена информацией с каналами изображения, Hi-Fi звука и САР в процессе регулировки, который происходит в цифровом виде (последовательном коде) по двупро-водной и двунаправленной магистрали (предположительно I2С фирмы PHILIPS). Процесс регулировки аппаратуры аналогичен описанному в [1] для телевизоров с цифровой обработкой и управлением и обеспечивается по специальной сервисной программе с пульта ДУ. Информация об установленных значениях регулируемых параметров видеомагнитофонов хранится в энергонезависимом электрически перепрограммируемом запоминающем устройстве (EEPROM) ЭСППЗУ (IC602) 93LC56B/P, 93LC46/R 93LC56 или др. (восемь выводов). Цифровая САР большинства рассматриваемых моделей видеомагнитофонов выполнена на специализированной БИС (IC401) BU2884AS, BU2885S или др. фирмы RHOM (24 вывода). В САР применен отдельный образцовый кварцевый генератор на частоту 4,433619 МГц. Такое решение фирма JVC уже использовала в моделях 80-х годов (HR-D235U и др.), но впоследствии от него отказалась. Ситуация, когда вращение БВГ и системы ФАПЧ канала цветности синхронизируются от различных образцовых генераторов в случае значительных отклонений частот кварцевых резонаторов от номинала, может стать одной из причин срыва цвета при работе в системах ПАЛ и НТСЦ. В моделях, выпускаемых для Северной Америки, разработчики применяют традиционный вариант построения САР с использованием (в роли образцового) кварцевого генератора, управляемого напряжением, (КГУН) блока цветности. Покупателей в США, очевидно, не интересуют возможности работы телевидеоаппаратуры в различных системах телевидения, поэтому на американском рынке большинство продаваемых телевизоров и видеомагнитофонов работают только в стандарте НТСЦ-М. Исключить негативное влияние примененного в рассматриваемой линейке варианта с двумя образцовыми частотами можно так. На свободную позицию С414 главной платы впаивают керамический бескорпусный конденсатор емкостью 0,01 мкФ (К10-9 и т. п.). Между выводами 27 и 29 микросхемы IC201 устанавливают такой же конденсатор. Демонтируют кварцевые резонаторы Х202 и Х441. Хотя работа в системе НТСЦ становится невозможной, однако при записи в стандарте ПАЛ системы ФАПЧ блока цветности и САР синхронизируются записываемым сигналом, что исключает один из потенциальных источников ошибок, приводящих к срывам цвета на сделанных записях. Канал изображения большинства моделей линейки JVC выполнен на специализированной БИС (IC201) JCP0045B-3 (64 вывода) собственного производства. На ПЗС матрице (IC202) TL8849P фирмы TOSHIBA собраны линии задержки для компенсатора выпадений канала яркости и гребенчатого фильтра канала цветности. Установка всех регулируемых параметров канала изображения обеспечивается в цифровом виде. Последовательные коды обмена информацией поступают на выводы 53, 54 видеопроцессора IC201 через резисторы R712, R711 с выводов 63, 60 микропроцессора системы управления IC601. В стереофонических моделях JVC использована специализированная БИС (IC101) JCP0056 (48 выводов, в корпусе для поверхностного монтажа), в каналах монозвука — микросхема BA7795LS фирмы RHOM (или XPA7795LS). Предварительные усилители канала изображения собраны на микросхеме AN3389SB (36 выводов) фирмы MATSUSHITA, Hi-Fi звука — BA7746FS (24 вывода) фирмы RHOM. Обе — для поверхностного монтажа. Импульсный источник питания большинства моделей выполнен на дискретных элементах: выходной каскад — на полевом транзисторе 25К2043, предварительный — на биполярном 2SC3616. Обратная связь обеспечивается через оптрон 2561 фирмы NEC. Источник работоспособен при напряжении сети 90...260 В. Несмотря на высокотехнологичную конструкцию видеомагнитофонов новой линейки JVC, некоторым экземплярам и даже целым партиям присущи существенные недостатки. Наиболее часто попадаются аппараты, дающие сильно заметные белые каплевидные помехи (штрихи) на изображении при воспроизведении, причем не постоянно, а в зависимости от конкретного экземпляра установленной кассеты или участка записи. Для самоуспокоения пользователи связывают это с невысоким качеством видеокассет. Однако многие "плохие" кассеты дают приличное изображение даже на какой-нибудь старенькой "Электронике ВМ-12". Для прояснения вопроса автором был выполнен ряд работ и экспериментов с видеоплейером JVC—HR-P80A выпуска 1996 г. (Hi-Fi стерео; цена — около 300 долл.) с таким дефектом. Поскольку характер помех при воспроизведении указывал на плохую работу компенсатора выпадений, был составлен фрагмент принципиальной схемы канала яркости, включающий узел задержки на строку на микросхеме TL8849P и показанный на рис. 1,а (для резисторов, имевших маркировку, указаны номиналы Н. Э. — навесной элемент). Цифрами в кружках помечены точки, в которых были сняты осциллограммы в режиме воспроизведения сигнала "Цветные полосы" по системе ПАЛ: в точке 1 наблюдались постоянная составляющая напряжения 2,5 В и синусоидальный сигнал 0,8 В (размах), в 2—3,5 В и сигнал яркости 1 В, в 3 — 2,8 В и сигнал яркости 0,5 В, в 4 — 2 В и сигнал цветности 0,7 В, в 5 — 4 В и сигнал цветности 0,6 В. На рис. 1,б показан фрагмент подключения микросхемы для видеомагнитофона JVC—HR-J627MS. На этот узел было обращено внимание, очевидно, еще на заводе при сборке, на что указывало наличие нескольких навесных элементов и профрезерованные проводники печатной платы. Однако такая доработка помех на изображении не устранила. О наличии помех в яркостном канале видеомагнитофона JVC—HR-J627MS упоминается в [2]. Микросхема TL8849P состоит из двух функционально независимых частей: линии задержки на ПЗС матрице канала яркости (выводы 9, 11) и канала цветности (выводы 14, 16). Время задержки определяется для обеих линий задержки тактовой частотой на выводе 7 и коэффициентами деления внутреннего делителя частоты, задаваемыми сигналами управления микропроцессора системы управления (IC601). Время задержки — 63,6 мкс для канала яркости и 127,886 мкс для канала цветности в системе ПАЛ и около 63,55 мкс в обоих каналах в системе НТСЦ. Детальное изучение работы канала яркости при воспроизведении тестового сигнала "Белое поле" выявило непричастность компенсатора выпадений к рассматриваемому дефекту. Причиной появления на изображении ярких белых помех оказались хаотически следующие импульсы, наложенные на ПЦТС, снимаемый с видеопроцессора (IC201). Их амплитуда на 30...50% превышала уровень белого, а частота следования достигала нескольких десятков импульсов за один кадр, что на два-три порядка больше, чем реальное число выпадений современных видеолент. Все указывало на "внешнее" происхождение помех со стороны импульсного блока питания или с цифровой части видеоплейера. Проверка качества соединения с общим проводом верхнего цилиндра (ВЦ) БВГ дала удивительный результат Сопротивление между ВЦ и общим проводом при проворачивании ВЦ лежало в пределах 0,8...5 МОм (!), т. е. видеоголовки были "подвешены" в воздухе, а прямо над ними расположен узел электропривода БВГ! Фактически изолированный от корпуса ВЦ служил зондом, снимающим помехи со всех сторон. Для устранения этого именно технологического дефекта необходима разборка БВГ. Его конструкция в разобранном виде эскизно показана на рис. 2. На нем цифрами обозначены: 1 — винты крепления платы электропривода БВГ, 2 — плата электропривода БВГ, 3 — винт крепления фиксирующей втулки, 4 — фиксирующая втулка, 5— ротор двигателя БВГ, 6 — верхний цилиндр, 7 — ротор вращающегося трансформатора, 8 — видеоголовка, 9 — втулка общего провода ("заземления"), 10 — токосъемник, 11 — несущая ось, 12 — нижний цилиндр. Перед разборкой необходимо любым способом отметить взаимное угловое положение фиксирующей втулки 4 и неподвижной несущей оси 11 нижнего цилиндра БВГ (угол между осью, проходящей через винты крепления и горизонталью, обычно равен примерно 30°). Вывинтив винты крепления 1, снимают плату двигателя БВГ 2. Затем шестигранным Г-об-разным ключом диаметром 1,5 мм отпускают винт крепления 3, снимают втулку 4 и верхний цилиндр 6. "Заземляющая" втулка 9, изготовленная (в рассматриваемом и во многих других случаях) из бронзы, оказалась покрытой плотной пленкой окисла. Для ее снятия лучше использовать какую-нибудь полировочную пасту. После зачистки на контактную поверхность наносят тонкий слой хорошо очищенной смазки (иначе возможно повторное окисление), немного подгибают пластину токосъемника 10 и собирают БВГ в обратном порядке. При проворачивании ВЦ сопротивление между ним и общим проводом не должно превышать 2 кОм. Следует отметить, что конструкцию подшипников качения с электрически изолированными друг от друга частями применяют не только в БВГ видеомагнитофонов JVC рассматриваемой линейки, но и в современной аппаратуре других фирм, в частности, в распространенных у нас моделях PANASONIC: NV-Р05, NV-SD300AM и др. Однако уровень помех со стороны источников питания в этих моделях существенно ниже (в NV-Р05 применен трансформаторный источник, в NV-SD300AM, NV-SD400EE и других импульсные источники помещены в автономные полностью экранированные корпусы). В результате видимых на изображении помех в них не наблюдается даже при окислении контактов "заземляющего" токосъемника БВГ После сборки БВГ необходимы регулировка момента переключения головок и проверка юстировки высоты направляющих стоек. Процедура их проведения дана в предыдущей статье. Отличие заключается только в способе регулировки положения точки переключения головок при отсутствии сервисной инструкции (проводимой путем программирования ПЗУ). Проводится она путем поворачивания вокруг оси платы электропривода БВГ в пределах люфта винтов крепления 1 (рис. 2), которые затем поочередно фиксируют. По мнению автора, в аппаратах, подвергшихся доработке на сборочных заводах, желательно восстановить по оригинальной схеме узел задержки на микросхеме IC202, примененный разработчиками (см. рис. 1,б). Для этого удаляют навесные катушки, дроссели, конденсаторы и восстанавливают разрезанные печатные проводники. Кроме того, желательно установить экранирующие пластины с обеих сторон корпуса микросхемы IC202, для чего в плате конструкторами предусмотрены специальные прорези. Во многих экземплярах видеомагнитофонов линейки встречается другой технологический дефект, проявляющийся в срывах цвета в верхней части изображения в режиме записи с некоторых (не всех) копий видеофильмов в системе ПАЛ. В ряде случаев устранение этого дефекта, возможно, и будет рассмотрено в последующих публикациях. Некоторые технологические дефекты встречаются и в новейшей аппаратуре фирмы MATSUSHITA. Из часто повторяющихся можно отметить недостаточно надежную конструкцию узла заправки пенты в ЛПМ, называемом механизмом типа К (K-MECHANISM CHASSIS) и применяемом, например, в моделях NV-SD, NV-HD с 1992 г. Одинаковые дефекты встречаются как в дешевых аппаратах (видеоплейер PANASONIC—NV-P05), так и в дорогих (PANASONIC—NV-HD100EE). Проявляются они так: при очередном инициировании какого-нибудь из режимов работы ЛПМ в течение 2...3 с слышится работа механики, однако режим не исполняется, а затем следует полная блокировка видеомагнитофона. Иногда удается разблокировать аппарат путем снятия сетевого напряжения, после чего он может работать довольно длительное время до очередной блокировки, которая случается все чаще и чаще. Причина повторяющихся сбоев оказалась в недостаточно прочной конструкции пластиковой насадки двигателя заправки ленты. Нагрузки, возникающие в процессе исполнения команд ударного характера, приводят к растрескиванию насадки. В результате ослабляется ее сцепление с осью двигателя, которая начинает проскальзывать, оставляя на месте детали механизма заправки. Поскольку замена насадки не предусмотрена фирмой-изготовителем (в сервисных инструкциях нет отдельной позиции на нее, есть только позиция на двигатель в сборе: PART NO. VEM 0427, LOADING MOTOR), представляет интерес способ реставрации узла заправки, применяемый автором. Следует напомнить, что рассматриваемый узел используется в большинстве современных моделей видеомагнитофонов и видеоплейеров с маркой PANASONIC: NV-SD, NV-HD, NV-HS, NV-P, а также в аппаратах многих других фирм-производителей. В случае отсутствия у радиолюбителей сервисной инструкции на ремонтируемый аппарат процедура его разборки выглядит так. После снятия верхней крышки и передней панели вывинчивают винты (их три) крепления ЛПМ к корпусу, для доступа к двум передним сдвигают каретку кассетоприемника вперед до упора, снимают все кабели, подведенные к ЛПМ, и вынимают его из корпуса. Вывинчивают винт крепления узла заправки и, освободив пластиковые защелки, извлекают его из механизма. Двигатель заправки MXN-13FB06A2 фирмы MATSUSHITA вынимают из пластикового крепления, освободив четыре защелки. Сняв червячную втулку, осматривают состояние насадки. При наличии сквозной продольной трещины снимают насадку с оси двигателя. На рис. 3 эскизно показана конструкция насадки. Для ее прочной фиксации надфилем снимают фаску с оси глубиной 0,7...0,8 мм, зажав ее в тиски. Втулку закрепляют на оси, вплавляя заточенным паяльником пять-шесть витков провода ПЭВ диаметром 0,4,..0,5 мм. Затем надфилем аккуратно снимают наплывы, наносят смазку и собирают механизм в обратном порядке. Такое крепление (за счет фаски) получается весьма прочным, в то время как попытки склеивания втулки положительного результата не дали, так как ее посадка на ось очень тугая. Наглядным примером снижения надежности аппаратуры нижних ценовых категорий за счет упрощения технологии служит часто повторяющаяся неисправность широко распространенных у нас видеоплейеров PANASONIC—NV-P05, проявляющаяся в отсутствии рабочих режимов и невозврате ленты в кассету. Дефект вызван разрушением пластиковых наконечников приводной шестерни на роторе ведущего двигателя (PART NO. VXP1350 — ROTOR UNIT). В моделях серий G, J, L (1987—1991 гг.) фирма MATSUSHITA при аналогичной конструкции двигателя ВВ применяла довольно сложное крепление приводной шестерни на основе узла с подпружиненной фетровой прокладкой. Его надежность весьма высока. В современных ЛПМ фирмы использовано более простое полужесткое крепление шестерни специальными фиксаторами, причем в более ранних и дорогих моделях в ротор двигателя запрессовывалась пластиковая втулка, что исключало поломку фиксаторов. В самых дешевых и поэтому наиболее распространенных у нас видеоплейерах NV-P05 фиксаторы приводной шестерни вставлены непосредственно в прорези штампованного стального ротора, часто с острыми кромками, действующими на пластиковые фиксаторы как ножи. В результате нередко после определенной наработки их просто размалывает. Для ремонта требуется замена дефицитного и дорогого ротора (или всего двигателя ВВ). Однако радиолюбителям и специалистам вполне по силам самостоятельное восстановление разрушенной шестерни. Способы ремонта в зависимости от степени разрушения могут быть разными: от простого склеивания до изготовления новой шестерни из алюминия или стали. Реально также крепление шестерни штифтом коси двигателя, если в наличии имеются сверла с твердыми наконечниками (обычным сверлом просверлить ось практически невозможно). ЛИТЕРАТУРА 1. Петропавловский Ю. Телевизоры с цифровыми обработкой и управлением, ремонт. — Радио, 1997, ╧ 1, с. 12—15. 2. Самохин В. Hi-Fi видеомагнитофоны. — STEREO & VIDEO, 1996, ╧ 11, с. 46—57.
