регулятор тембра схема, В. П. Матюшкин, г. Дрогобыч
От редакции. Предлагаемая автором конструкция регулятора тембра используется в составе звуковоспроизводящего комплекса вместе с УМЗЧ, описанным в статье "Сверхлинейный УМЗЧ класса High-End на транзисторах"
Для высококачественного воспроизведения звуковых программ вид сквозной АЧХ всего тракта, пожалуй, не менее важен для слухового восприятия, чем малый коэффициент нелинейных искажений. Неудачный выбор положений движков регулятора тембра (РТ) может сделать звучание настолько неприятным, что не захочется слушать аппаратуру даже экстракласса с минимальными собственными искажениями других видов. Незаменимым устройством является регулятора тембра, которым можно корректировать недостатки акустики помещения, неравномерность АЧХ громкоговорителей и других звеньев, т.е., собственно, выравнивать суммарную АЧХ, а не регулировать тембр. Спектральную обработку в соответствии с индивидуальными особенностями слуха и художественным вкусом слушателя, а также при переходе от одной фонограммы к другой с иным тональным балансом, обычно определяемую как "прибавить басов" или "убрать высокие", следует проводить специально предназначенным для этого регулятор тембра, чаще всего двухполосным.
регулятор тембра
регулятор тембра
Можно было бы в качестве регулятор тембра использовать другой регулятор тембра, но это расточительно и неудобно, так как требует (если он многополосный) согласованного перемещения многих движков в соседних частотных полосах. Если же полос немного (3-5), то правильного закона регулирования добиться практически невозможно.
В силу сказанного, регулятор тембра должен вызывать к себе не меньшее внимание разработчиков, чем другие узлы аппаратуры. Однако применяемые в настоящее время регулятор тембра построены на основе несложных частотно-зависимых цепочек, которые позволяют получать в большинстве случаев только асимптотически логарифмические АЧХ (ЛАЧХ) простейшего вида или близкие к ним. Не изменяет положения регулирование частот перехода и ограничение глубины регулятор тембра.
Для обеспечения естественности звуковоспроизведения существующие схемы регулятор тембра мало пригодны. Они "хороши" только при нейтральных положениях регулятор тембра, когда их влияние на АЧХ исчезает. Об этом свидетельствует большое разнообразие применяемых вариантов регулятор тембра (очевидно, из-за неудовлетворенности от работы известных конструкций).
Далее предполагается, что суммарная АЧХ системы звукоусиления, включая акустические системы в конкретном помещении, скорректирована эквалайзером так, что практически не имеет неравномерностей. Необходимость применения регулятор тембра при этом вызывается упомянутыми индивидуальным
вкусом слушателя и особенностями фонограммы. Рассмотрим, каким требованиям должен удовлетворять регулятор тембра для обеспечения максимальной естественности звучания.
Исходим из физиологических особенностей человеческого слуха, учитывая, что громкость звучания зависит не только от уровня звукового давления (УЗД), но и от тембра сигналов. За основу возьмем известные кривые равной громкости по стандарту DIN-45650, 1966 [1], приведенные на
регулятор тембра
регулятор тембра
рис.1,а. Исходя из них, можно построить АЧХ органа слуха -зависимость субъективно ощущаемого уровня громкости (УГ) от частоты сигнала для некоторого уровня звукового давления L. Например, при L=75 дБ, проведя параллельно оси абсцисс прямую, получим ее пересечения с различными изофонами. В этих точках УГ такой же, как и на частоте 1 кГц той же изофоны. Из каждой точки пересечения проводим вертикаль до уровня, равного УГ (в фонах) той же изофоны (УЗД этой изофоны на частоте 1 кГц). Совокупность полученных точек и дает искомую АЧХ для L=75 дБ. Семейство АЧХ органа слуха при различных L показано на рис.1,6.
Входным сигналом для органа слуха являются звуковые колебания, а результат - ощущение громкости и высоты тона. В связи с этим удобно использовать следующую модель слуха, чисто формальную, но полезную для наших целей. Представим орган слуха в виде последовательности акустического фильтра (АФ), в котором сосредоточены частотные свойства слуха, и некоего частотно-независимого преобразователя звукового давления (ЗД) в ощущение громкости. Тогда семейство АЧХ акустического фильтра точно совпадает с рис.1,б, только по оси ординат отложен не УГ в фонах, а УЗД на выходе АФ в децибелах. Преобразователю остается перевести УЗД в децибелах в УГ в фонах в соотношении один к одному. Результирующая АЧХ системы фильтр-преобразователь идентична показанной на рис.1,б. В такой модели удобно рассматривать интересующие нас частотные свойства слуха, поскольку она позволяет обойтись без единицы уровня громкости "фон" и оперировать только с децибелами.
Коэффициент передачи K (f, L) акустического фильтра при частоте f и УЗД L (отношение выходного ЗД к входному) на частоте 1 кГц постоянен и равен единице. Частотные зависимости K (f, L) для различных L показаны на рис.1,в. Они получены из рис.1,б сдвигом его кривых в вертикальном направлении до совпадения ординат кривых, отвечающих частоте 1 кГц.
Кривые на рис.1,в представляют собой естественные АЧХ слуха. Их вид соответствует известному факту, что с уменьшением интенсивности звука чувствительность к низкочастотным колебаниям падает. При изменениях интенсивности орган слуха "автоматически переключается" с одной АЧХ на другую, но мы этого не замечаем, пока воспринимаемые звуки относятся к естественным, привычным сигналам. Например, звучание рояля правильно идентифицируется, независимо от того, находится ли слушатель вплотную к нему или в дальнем конце просторного зала, где создаваемое ЗД намного меньше. В этом смысле ни одна АЧХ (рис.1,в) не является более "правильной", чем другие. В то же время любое искажение естественных АЧХ сразу же ощущается (это легко заметить, вложив в уши по комочку ваты).
Согласно кривым рис.1,в ухо воспринимает звуки в помещении, на открытой местности, в любой обстановке, и звучание кажется естественным, если обстановка естественная. Регулятор тембра звукоусилительного устройства трудно считать элементом естественной обстановки, поскольку натуральные сигналы, спектр которых преобразован регулятор тембра, уже не будут восприниматься так же, как в отсутствие регулятор тембра. Другими словами, АЧХ системы регулятор тембра -орган слуха, вообще говоря, существенно отличаются от естественных АЧХ (рис.1,в), поэтому и звучание в большинстве случаев далеко от естественного.
Нельзя ли найти такой закон регулирования тембра, который не искажал бы вид зависимостей на рис.1,в ? Для этого от регулятор тембра требуется такая коррекция, которая бы кривую |для L=60 дБ переводила, например, в кривую L=80 дБ, кривую L=80 дБ - в кривую L=100 дБ и т.д.
Иначе говоря, под действием регулятор тембра система регулятор тембра - АФ должна переключаться с одной АЧХ на другую, подобно тому, как один АФ делает это в естественных условиях при изменениях УЗД. Изменив таким образом уровень НЧ и ВЧ относительно 1 кГц, можно было бы заставить слух поверить, что ему предлагается натуральное звучание, поскольку амплитуды спектральных компонентов сигнала находились бы в привычном соотношении, хотя и при другой громкости.

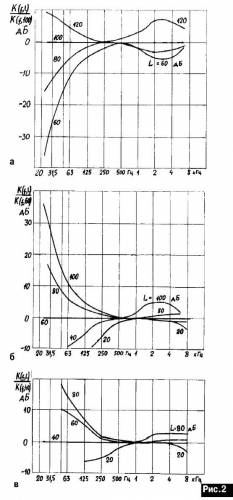

Для регулирования тембра важны не столько АЧХ слуха сами по себе, сколько отличия между ними (насколько изменяется АЧХ при переходе от одного УЗД к другому). Поэтому для ответа на поставленный выше вопрос рассмотрим приведенные на рис.2 частотные зависимости разности (в децибелах) между значениями K (f, L) для принимаемых за опорный УЗД уровней L, равных последовательно, например, 40, 60 и 100 дБ, и значениями K (f, L) для других УЗД. Эти зависимости следуют непосредственно из рис.1 ,в. Все кривые должны проходить через точку (1 кГц - 0 дБ), но некоторые из них для большей наглядности немного смещены по вертикали от своего действительного положения. Хорошо заметно, что они имеют сходный характер в широком диапазоне интенсивностей звука, что упрощает искомый закон коррекции. По сути, рис.2 показывает, какими должны бы быть изменения АЧХ системы регулятор тембра -АФ при регулировках тембра, сохраняющих естественность звучания.

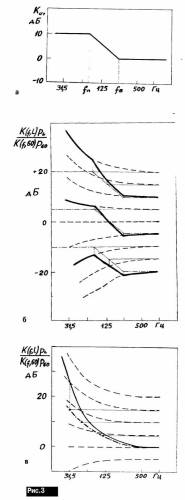

Рассмотрим для примера, каковы изменения АЧХ системы регулятор тембра -АФ при взаимодействии с органом слуха традиционного регулятор тембра низких частот [2, стр.30], асимптотическая ЛАЧХ которого горизонтальна от нулевой частоты до частоты перехода fa (рис.3,а), после которой она убывает с наклоном -20 дБ/дек. в сторону высоких частот до частоты выравнивания fв. Так как регулятор тембра включен до АФ, а АЧХ последнего зависит от ЗД приходящего звука, то результирующая АЧХ системы РТ-АФ не определяется просто произведением коэффициентов передачи регулятор тембра и АФ (как в линейных системах), которое можно найти сложением соответствующих ординат графиков рис.2 и З,а (при логарифмическом масштабе умножение заменяется сложением). Так допустимо поступать только, чтобы представить приблизительный вид результирующей АЧХ и при небольшой глубине регулирования.
При точном расчете необходимо принимать во внимание не только форму АЧХ, но и отвечающий ей УЗД. Для этого каждую кривую рис.2 нужно сместить по вертикали на величину, равную разности УЗД между нею и опорной АЧХ, служащей началом отсчета. Тот же результат, показанный на рис.3,6 штриховыми линиями, следует также и из рис.1 ,б, если построить зависимости от f разности УГ между опорной АЧХ и АЧХ для других УЗД. Получим частотные зависимости (штриховые кривые на рис.3,б) относительного уровня выходного сигнала АФ для различных L (без РТ). Очевидно, что ЗД на выходе АФ равно
К(ЩР1_, где Р1. - ЗД сигнала на входе АФ, УЗД которого равен L. В качестве опорного уровня для рис.3 взят УЗД L=60 дБ, создаваемый на входе АФ в отсутствии регулятор тембра (ему соответствует ЗД, равное Р60 ).
В этих координатах легко построить результирующие относительные АЧХ системы регулятор тембра -АФ. Процедура заключается в нахождении кривых АЧХ, отвечающих уровням подъема сигнала регулятором тембра над исходным УЗД для различных частот, и затем - в нахождении значений, принимаемых этими кривыми для тех же частот (вспомогательные тонкие прямые на рис.3,б). Хорошо заметно, насколько сильно общие АЧХ при таком регулятор тембра (сплошные толстые ломаные линии на рис.3,б) отличаются от естественных. Нетрудно построить подобные АЧХ для других типов регулятор тембра и убедиться, что они тоже сильно искажают естественные АЧХ слуха.
По причине, о которой говорилось выше, рис.2 еще не дает непосредственно искомые АЧХ физиологического регулятора тембра. Чтобы получить последние, его кривые нужно привести к виду рис.3,б, как было сделано ранее, и затем провести построение, обратное рис.3,б, т.е. по результирующей АЧХ системы регулятор тембра -АФ (например, сплошная толстая кривая на рис.3,в, совпадающая по форме с кривой L=100 дБ на рис.2,б) получить АЧХ регулятор тембра. Процедура состоит в следующем:
найти точку пересечения общей АЧХ с какой-либо АЧХ АФ (штриховые линии). Ордината этой точки равна подъему УЗД на выходе системы регулятор тембра -АФ на данной частоте f;
найти пересечение вертикали, опущенной из этой точки, с горизонталью, проходящей на уровне ЗД, соответствующем той же АЧХ. В результате получим точку, дающую подъем УЗД регулятором тембра на входе АФ, вызывающий данный подъем УЗД на выходе системы РТ-АФ. Совокупность полученных точек и дает искомую АЧХ РТ (штрихпунктирная линия на рис.3,в). По виду она похожа на АЧХ АФ, но с меньшей кривизной на низких частотах.
Можно показать, что регулятор тембра с АЧХ вида рис.3,в (штрихпунктирная линия) переводит АЧХ АФ для любого значения УЗД в АЧХ, близкую к АЧХ АФ некоторого более высокого (относительно взятого) значения УЗД. Поэтому общие АЧХ такого регулятор тембра вместе с органом слуха близки к естественным.

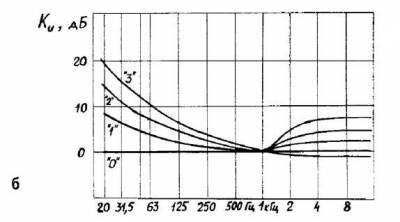

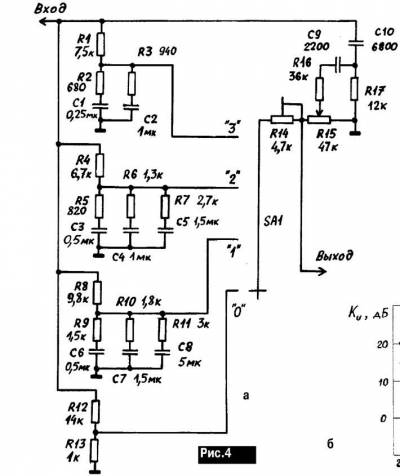

Таким образом, семейство АЧХ физиологического регулятор тембра будет напоминать рис.2, только линии должны иметь меньшую кривизну. Схема пассивного регулятор тембра показана на рис.4,а, семейство его АЧХ в диапазонах НЧ и ВЧ для положений переключателя SA1 "0"-"3" - на рис.4,6.
Характерными отличиями предлагаемого способа регулирования тембра от существующих, как видно из рис.3,в, 4,6, являются:
формирование АЧХ на низких частотах, прогнутой к оси абсцисс (наклон с уменьшением частоты плавно возрастает), в то время как известные регулятор тембра имеют на НЧ прямо противоположную АЧХ, выпуклую в сторону от оси абсцисс (наклон с уменьшением частоты убывает);
изменение АЧХ одновременно и согласованно на всех частотах НЧ (и отдельно) ВЧ диапазонов при любой глубине регулирования. В традиционных регулятор тембра изменение формы АЧХ охватывает часть диапазона;
изменяющийся наклон АЧХ в зависимости от глубины регулирования. В большинстве регулятор тембра наклон АЧХ фиксирован, изменяются лишь частоты перехода;
наклон АЧХ в диапазоне 250 Гц-1 кГц при самых глубоких регулировках не достигает 20 дБ/дек. (такое или большее значение возможно только на более низких частотах). В традиционных регулятор тембра наклон АЧХ имеет как раз такую величину (20 дБ/дек.), т.е. слишком велик с точки зрения естественности звучания;
быстрое, но не очень большое изменение АЧХ на частотах выше 1 кГц и выход на насыщение уже при f=2...4 кГц.
Вследствие приведенных выше отличий известные регулятор тембра либо создают недостаточный УГ на низкочастотном крае звукового диапазона, либо избыточный подъем на частотах 250 Гц-1кГц, что приводит к излишне "выпуклому" звучанию на этих частотах. На ВЧ формируется подъем или спад до частот, намного больших 2-4 кГц, а это "режет" слух и значительно ухудшает естественность звучания.
Регулятор обеспечивает только подъем АЧХ, так как в большинстве случаев этого вполне достаточно [3]. При желании его можно дополнить звеньями, обеспечивающими спад АЧХ. Характеристики этих звеньев должны быть симметричными кривым рис.4,б относительно линейной АЧХ и располагаться ниже ее в соответствии с рис.2.
Для реализации в НЧ диапазоне наклона меньше 20 дБ/дек. и его возрастания с понижением частоты применено лестничное включение RC-цепочек. Тембр НЧ регулируют дискретно переключателем SA1, а ВЧ - плавно потенциометром R15. Подстроечным резистором R14 устанавливают желаемую максимальную величину подъема ВЧ. НЧ регулятор имеет четыре положения, из которых одно нейтральное. Число ступеней регулирования можно увеличить добавлением дополнительных лестничных звеньев на промежуточные АЧХ для более плавной регулировки. Но уже этот упрощенный вариант поможет оценить преимущества предлагаемого способа регулирования по сравнению с известными регулятор тембра и даже несложными средствами достичь значительного улучшения качества звуковоспроизведения, если эти средства базируются на природных закономерностях и свойствах человеческого слуха.
Как и любой пассивный регулятор тембра, схема вносит значительное затухание, ослабляя сигнал на частоте 1 кГц примерно в 15 раз. Для компенсации этого необходимо совместно с ней применять соответствующий каскад усиления. Предшествующий каскад должен иметь возможно более низкое выходное сопротивление (не более 600 Ом), а входное сопротивление последующего каскада должно быть не менее 50-100 кОм. Нестандартные величины сопротивлений в схеме получают соединением нескольких резисторов. Желательно подобрать номинал элементов НЧ звеньев с точностью не хуже 2-3%.
Следует предостеречь от попыток сформировать АЧХ типа рис.4,б с помощью эквалайзера. Как показывает опыт, субъективное впечатление сильно зависит от хода АЧХ регулятор тембра в области максимальной чувствительности слуха (5002000 Гц). Октавный эквалайзер не обеспечит правильную АЧХ. Для этого необходимо несколько полос регулирования в данном узком диапазоне. Возможно, это можно сделать с помощью третьоктавного (тридцатиполосного) эквалайзера. Но именно регулировать тембр (изменять в течение разумного промежутка времени УГ на НЧ или ВЧ по определенному закону) эквалайзером практически невозможно не только, как уже упоминалось, из-за крайнего неудобства, но и просто потому, что требуемую АЧХ "на глаз" или "на слух" получить сложно. Лучше использовать специально предназначенный для этой цели РТ, задающий нужную АЧХ сразу во всем диапазоне частот регулирования.
Регулирование тембра таким способом делает звучание на НЧ глубоким и сочным, тогда как обычные регулятор тембра делают его тусклым и подчеркивают отдельные частотные группы. На ВЧ звучание становится свежим и внятным, а не сухим и безжизненным, как у обычных регулятор тембра. В результате повышается прозрачность и разборчивость звуковой картины по сравнению с существующими регулятор тембра, улучшается восприятие в равной степени симфонической, эстрадной музыки и речи (не нужен переключатель "речь-музыка"). Указанные отличия, разумеется, появляются тогда, когда регуляторы регулятор тембра находятся в положениях, отличных от нейтральных.
Автоматически создается "эффект присутствия", с которым по естественности не идут ни в какое сравнение звуковые образы, получаемые с помощью известных способов реализации такого эффекта [2, стр. 40, 59]. Ведь регулирование происходит по закону изменения тембра сигнала при приближении слухового объекта.
Применение такого способа регулирования тембра оправдано, прежде всего, в высококачественной стационарной аппаратуре, эксплуатируемой в конкретном помещении прослушивания. В трактах цифровой обработки сигнала требуемый закон изменения коэффициента передачи регулятор тембра от частоты удобно реализовать чисто программным методом.
Литература
1. Блауэрт Й. Пространственный слух.-М.: Энергия, 1979.
2. Сухов Н. Е., Бать С. Д., Колосов В. В., Чупаков А. Г. Техника высококачественного звуковоспроизведения.- К.: Техника, 1985.
3.Тарасов В. Пассивный регулятор тембра//Радио.- 1989.-№9.R
|
