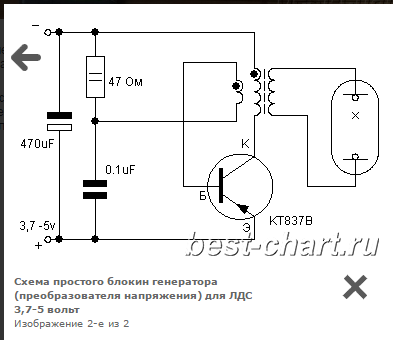

Преобразователь напряжения для экономки, Если у Вас дома часто отключают электричество, или Вы нуждаетесь в мощном освещении в походе (например, в палатке), или желаете дать вторую жизнь сгоревшей энергосберегающей лампе, то данная схема блокинг генератора поможет Вам. Схема блокинг генератора довольно простая и легкая для повторения. Транзистор можно взять другой, схожий по характеристикам. Трансформатор изготовлен из дросселя энергосберегающей лампы. Существующая обмотка дросселя питает саму лампу. Следующие обмотки я изготавливал из провода 0.25мм. Намотку производил в окно дросселя виток к витку. Коллекторная обмотка – до заполнения одного слоя, примерно 22 витка, обмотка базы – 7 витков. Схема простого блокин генератора (преобразователя напряжения) для ЛДС 3,7-5 вольт Данный блокин генератор позволяет зажигать колбы от энергосберегающих ламп, мощностью до 15 ватт. Работает он от напряжения 3-5,5 вольт, но рекомендуется сузить эти пределы, до тех, которые указаны на схеме. Потребление тока порядка 1А. Колба, с перегоревшей нитью накала, от энергосберегающей лампы, мощностью 9 ватт, запитанная от «пожившего свое» аккумулятора BL-5C, непрерывно светила более 45 минут. Если делать лампу для похода, можно использовать более мощный аккумулятор, например, от сломанного планшета, тогда время ее непрерывной работы может превышать 4х часов. Такую схему можно применить для освещения, допустим, веранды на даче или двора частного дома, используя, подобранный по параметрам, трансформатор с диодным мостом, включенный в бытовую сеть. Почему именно такие примеры я привел, потому что понадобится дополнительный блок, в котором будет размещен трансформатор и схема, а в бытовых приборах освещения его разместить не всегда удобно.
|
