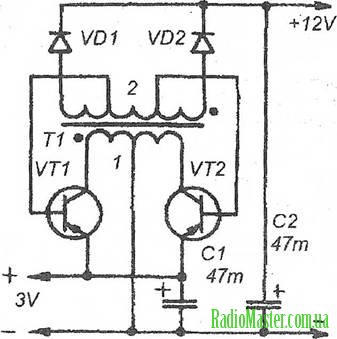

преобразователь напряжения 3.7 на 12, Простой преобразователь напряжения использует источник напряжением 3-4,5V и вырабатывает постоянное напряжение 12-15V. Максимальный ток нагрузки составляет 150 мА, при этом КПД преобразователя около 70%, при снижении тока до 10-15 мА КПД уменьшается до 40%. Выходное сопротивление 0,2 ом. Пульсации выходного напряжения не более 10 мВ. Частота преобразования 22 кгц. Схема простого преобразователя напряжения показана на рисунке. Схема трансформаторная, имеется положительная обратная связь по току в нагрузке, достигается это тем, что напряжения обратной связи для функционирования двухтактного генератора на транзисторах VT1 и VT2 снимаются с частей вторичной обмотки, которая через цепь нагрузки связана с минусом источника питания. В результате увеличение тока нагрузки приводит к увеличению этой связи и следовательно большему открытию транзисторов, в то же время, при уменьшении тока нагрузки эта связь уменьшается и преобразователь переходит в экономный режим. Этим достигается столь высокий КПД .
Вторичное напряжение выпрямляется диодами VD1 и VD2 и сглаживается конденсатором С2. Слишком большой емкости здесь не нужно, поскольку частота преобразования достаточно высокая, к тому же она находится за верхним пределом полосы пропускания звуковых трактов большинства портативной аппаратуры и не оказывает влияния на её работу.
Трансформатор намотан на кольце К17Х8Х5 из феррита 2000НМ. Первичная обмотка содержит 12+12 витков, вторичная - 48+10+48 витков. Провод ПЭВ 0,31. Транзисторы - КТ816, диоды КД102.
Как показал эксперемент при таком колличестве витков КПД составляет 20-30%, стоит немного снизить колличество витков вторичной обмотки - 24+10+24 при такой обмотке напряжение на выходе показало 13,3В при нагрузке 110 мА напряжение питания 3,9В ток 0,7 А
