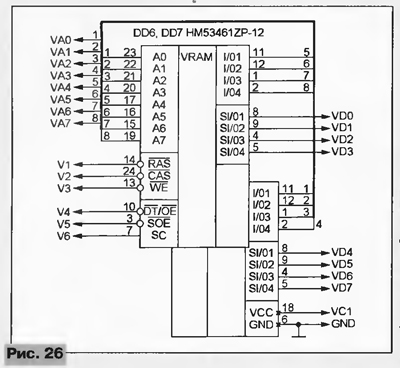

оперативная память оперативная память оперативная память, ОПЕРАТИВНАЯ ПАМЯТЬ. Общий объем оперативной памяти "Sega" — 136 Кбайт. Сюда входят: статическое ОЗУ центрального процессора с организацией 32КХ16 на микросхемах DD3, DD4 (рис. 24), дополнительное статическое ОЗУ с организацией 8Кх8 на микросхеме DD5 (рис. 25), динамическое видео-ОЗУ с организацией 64Кх8 на микросхемах DD6 и DD7 (рис. 26). Сигналы управления дополнительным ОЗУ поступают от микропроцессора Z80A и КСБ, остальной памятью — только от КСБ. В качестве DD3 и DD4 обычно устанавливают микросхемы МВ84256 - 12LL (Япония), Н61256 - 70, D43256A - 15, HM62256LFP - 12T (Малайзия), KM62256BLG - 10L (Корея). DD5 может быть типов ТММ2064АР - 70, UM6264M - 12, MCM6264CJ - 15 (Япония). Время доступа у них — 70...150 нс, что позволяет при необходимости применять в качестве замены микросхемы КР537РУ17, КР537РУ17Е, КР537РУ17Ж. Иногда здесь устанавливают SRM20256 - LM12, емкость которой в четыре раза больше необходимых 8 Кбайт. Конструкция печатной платы позволяет это сделать без каких-либо доработок. Более того, контактная площадка обычно не используемого вывода 1 соединена с КСБ, что теоретически позволяет разрабатывать игровые программы, требующие до 16 Кбайт дополнительной памяти. Микросхемы DD6, DD7 могут быть типов HM53461ZP - 12, D41264V - 15, МВ81461 - 12, M5M4C264L - 12 (Малайзия, Япония). Расположение выводов HM53461ZP - 12 показано на рис. 27. Ее справочные данные можно найти в [9]. Все перечисленные микросхемы представляют собой двухпортовые видео-ОЗУ. Каждая имеет динамический RAM - порт с организацией 64КХ4 и последовательный SAM - порт, содержащий четыре регистра по 256 бит. Двухпортовая архитектура сводит к минимуму конфликты между процессором и устройством формирования видеосигналов, ускоряя тем самым обработку графической информации. RAM - порт видео - ОЗУ подобен обычному динамическому с произвольной выборкой и управляется сигналами RAS, CAS, WE. Данные записываются и счи-тываются по шине 1/01 — 1/04. Время выборки — 100...150 не, цикл регенерации — не более 4 мс. В приставках "Sega" (схема на рис. 26) шина данных RAM-портов объединена с шиной адреса АО — А7. Это сделано для уменьшения общего числа соединительных линий. SAM - порт управляется сигналами DT/OE, SOE, SC. Его шина данных — SI/01 — SI/04. Это порт "быстрого" доступа с временем выборки 40...60 нс. Между RAM - и SAM - портами имеется 256 - разрядный тракт обмена данными. Операции обмена производятся в цикле RAS — CAS при определенных значениях управляющих сигналов. Обращения к портам могут быть асинхронными. Процессор имеет право изменять через RAM - порт информацию в любой ячейке видео - ОЗУ даже во время формирования видеосигналов из выводимых в SAM - порт данных. Предусмотрен специальный режим маскированной записи, позволяющий изменить состояние нескольких разрядов ячейки памяти, не затрагивая остальных (например, быстро нарисовать линию на фоне имеющегося изображения). При подборе замены микросхем памяти следует учитывать не только их информационную емкость, но и конструктивное исполнение. Например, на многих процессорных платах установлены микросхемы в корпусах SOP для поверхностного монтажа. Их можно без особого труда заменить аналогами в корпусах DIP, если на печатной плате предусмотрены контактные площадки под оба типа корпусов. В противном случае потребуется изготовить переходную плату. КСБ. Это важнейший узел процессорной платы. Все входящие в него микросхемы многофункциональны. К ним подводятся практически все сигналы от микропроцессоров MC68000 и Z80A, ОЗУ и разъемов. В качестве примера приведем состав КСБ серии ТА: ТА-04 — БИС управления и обработки (100 выводов); ТА-05 — БИС сопряжения и обслуживания периферии (80 выводов); ТА-06 — БИС видеопроцессора (128 выводов); ТА-07 — БИС стереофонического синтезатора звуков (28 выводов). Часто применяется и серия SE, состоящая из трех микросхем (SE - 93, SE - 94 и SE - 95), выполняющих подобные функции. Наиболее удачным следует признать использование в последних моделях приставок "Sega - 2" микросхемы MD270, заменяющей весь КСБ. За малые габариты и повышенную надежность пришлось заплатить корпусом, имеющим 208 выводов с шагом 0,5 мм.
