2012 » Апрель » 27 НАЙДИТЕ "МИНУ"

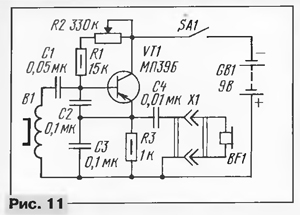

НАЙДИТЕ "МИНУ" НАЙДИТЕ "МИНУ" НАЙДИТЕ "МИНУ", В фильмах о Великой Отечественной войне вы не раз могли видеть, как работают саперы. С наушниками на голове они осторожно проверяют длинной штангой с кольцом - датчиком на конце каждый метр земли. Как только раздастся едва заметное изменение звука — стоп! В этом месте спрятана мина. И в мирные дни находится работа саперам, потому что до сих пор еще не везде очищена земля от замаскированных боеприпасов. Нет-нет, да и обнаруживаются в самых неожиданных местах, даже на дне рек и прудов, залежи снарядов. И саперам вновь и вновь приходится вступать в единоборство со смертью... Со своими друзьями и вы можете стать на время "саперами". Искать "мины" можно... в комнате. Ими могут быть, например, тонкие крышки от консервных банок или кружочки кровельного железа диаметром 6...8 см. А спрятать их надо под паласом, тонкими ковриками или дорожками. Остается изготовить "миноискатель". Поскольку "мины" будут лежать неглубоко от поверхности поискового поля, соберем простейшую конструкцию, принципиальная схема которой приведена на рис. 11. В нашем "миноискателе" всего один транзистор — на нем собран генератор электрических колебаний звуковой частоты. В1 — это датчик, представляющий собой катушку, намотанную на постоянном магните. Частота звука зависит от емкости конденсаторов С1-СЗ и индуктивности катушки датчика. Колебания генератора подаются через конденсатор С4 и разъем Х1 на головные телефоны BF1. Переменным резистором R2 устанавливают режим работы транзистора, а значит, наибольшую чувствительность "миноискателя". Питается устройство от батареи GB1, напряжение подается через выключатель SA1. Пока вблизи датчика В1 "миноискателя" нет металлических предметов, в головных телефонах слышен звук определенной тональности. Но стоит поднести датчик, например, к небольшой пластине из стали, как тональность звука изменится. Чем ближе датчик к металлу, тем сильнее изменение тональности звука. По этому признаку и обнаруживают место залегания "мины". В качестве датчика удобно использовать капсюль от головных телефонов ТОН - 1, ТОН - 2 (рис. 12) или им подобных с сопротивлением обмотки не менее 1 кОм. Но капсюль придется доработать — удалить мембрану. Транзистор должен быть МП39Б, МП42Б с коэффициентом передачи тока не ниже 35 (иначе генератор не будет работать). Постоянные резисторы — МЛТ - 0,5, переменный — СП - 1. Конденсаторы — типа МБМ. Головные телефоны — ТОН - 1, ТОН - 2 или аналогичные. Выключатель питания — тумблер ТВ2 - 1, источник питания GB1 — батарея "Крона", разъем Х1 — любого типа с двумя гнездами под вилку головных телефонов. —его детали, кроме датчика, источника питания и разъема, надо разместить на небольшой плате (рис. 13). На рис. 14 показан корпус устройства. К верхней его панели крепят плату. Для этого можно использовать гайки крепления выключателя и переменного резистора. На ось резистора наденьте пластмассовую ручку управления. На верхней же панели установите разъем, а на боковой стенке просверлите отверстие под проводники от датчика. Батарею питания прикрепите к съемной нижней крышке напротив конденсаторов С2 и СЗ. Соедините выводы батареи с деталями на плате многожильными монтажными проводниками в изоляции. Концы проводников можете припаять непосредственно к выводам батареи "Крона" или использовать колодку от такой же батареи (конечно, негодной) и припаять выводы к ней, соблюдая полярность — минусовый провод от выключателя к выводу колодки с меньшим диаметром, а плюсовой — к выводу с отогнутыми лепестками. Так удобнее менять батарею. Теперь проверьте работу собранной части устройства. Положите на стол рядом с корпусом капсюль от головных телефонов крышкой вверх и подключите его проводниками в изоляции к деталям платы в соответствии со схемой. При выключенном питании подключите параллельно контактам тумблера миллиамперметр (у прибора типа Ц20 на пределе 3 мА) и установите переменным резистором R2 ток около 1 мА. Отметьте это положение точкой на верхней панели корпуса, проставленной против риски на ручке управления. Отключите миллиамперметр и тумблером подайте питание на генератор. В головных телефонах, включенных в разъем Х1, будет слышен звук средней тональности. Поднесите к крышке капсюля-датчика какой-нибудь массивный железный предмет, например плоскогубцы. Вы сразу заметите, что звук, идущий от телефона, изменил свою тональность. При перемещении движка переменного резистора влево по схеме тональность звука повышается, но одновременно с этим уменьшается его громкость. Установив ручку резистора в такое положение, при котором еще слышен звук, снова приближайте тот же предмет к крышке капсюля. "Миноискатель" стал более чувствителен и обнаружит металл на расстоянии 10...15 мм отдатчика — сначала тональность звука в телефонах повысится, а затем (при дальнейшем приближении предмета к датчику) звук исчезнет. Это положение ручки управления тоже можно отметить на лицевой панели корпуса. Остается изготовить поисковую штангу. Отключите капсюль от генератора и прикрепите его магнитом вниз к диску, вырезанному, например, из тонкого гетинакса (рис. 15,а) или другого изоляционного материала. Диск с датчиком прикрепите к деревянной ручке (рис. 15,б), нижний конец которой срезан под углом. Такая конструкция будет имитировать настоящий миноискатель. На ручке установите генератор. Удобнее поступить так: прикрепить к ручке шурупами съемную нижнюю крышку корпуса генератора, а уже к ней привернуть сам корпус. Можно поступить иначе — закрепить корпус на ручке металлическими уголками, привинченными к боковым стенкам корпуса. В этом случае предварительно выведите через отверстие в боковой стенке многожильные монтажные проводники в изоляции такой длины, чтобы их можно было подсоединить к выводам капсюля-датчика. После крепления корпуса к ручке проводники привяжите в нескольких местах изолентой, а концы проводников соедините с выводами датчика. Включив генератор и вставив в разъем головные телефоны, приближайте диск с датчиком к крышке от консервной банки. Заметьте, при каком расстоянии между ними произойдет изменение тональности звука (чувствительность "миноискателя" установите вблизи максимальной). Оно должно равняться 8...10 мм. Итак, "миноискатель" готов. Можно начинать игру. Под палас или коврик спрячьте в нескольких местах крышки от консервных банок и пригласите "сапера" (он, конечно, не должен видеть подготовительной работы). С помощью устройства "сапер" должен обнаружить максимальное число "мин" и указать места их расположения. Диск с датчиком разрешается водить по паласу (или коврику). Кто быстрее всех обнаружит все "мины", тот и выигрывает. Конечно, игру можно проводить и по другим правилам — придумайте их с друзьями сами. Возможен и иной вариант устройства для проведения соревнований по поиску "мин", основанный на индуктивной связи. В этом случае также понадобятся "мина", но уже электронная, и приемник. "Мину" — миниатюрный передатчик (их может быть несколько), работающий на звуковой частоте, маскируют в земле на улице или в помещении. Каждая такая "мина" (рис. 16) представляет собой мультивибратор, выполненный на транзисторах VT1, VT2 и работающий на частоте примерно 1000 Гц. В змиттерную цепь транзистора VT2 мультивибратора включен усилитель мощности на транзисторе VT3 с катушкой индуктивности L1 в качестве нагрузки. Вокруг нее образуется электромагнитное поле звуковой частоты. Это поле улавливает датчик приемника (рис. 17) — катушка L1. Колебания звуковой частоты с нее подаются на каскад усиления на транзисторе VT1. Прослушивается усиленный сигнал через головные телефоны BF1. Чувствительность приемника такова, что звук "мины" слышен на расстоянии до метра. Транзисторы мультивибратора и приемника могут быть серий МП39-МП42 с возможно большим коэффициентом передачи тока, транзистор усилителя мощности — серий МП25, МП26. Катушка "мины" намотана на каркасе внутренним диаметром 8 и длиной 30 мм и содержит 800 витков провода ПЭВ - 1 0,1. Внутрь каркаса вставлен стержень таких же габаритов из феррита 400НН (можно 600НН). Катушка приемника содержит 3000 витков провода ПЭВ - 1 0,12, намотанных на стержне диаметром 8 и длиной 80...100 мм из феррита 400НН. Источник питания — батарея 3336, но "мина" может работать и от одного элемента 373, 343. Детали "мины" монтируют на плате (рис. 18), которую вместе с источником питания крепят внутри корпуса возможно меньших габаритов. Там же размещают катушку индуктивности. Выключатель укрепляют на боковой стенке — пользуются им непосредственно перед маскировкой "мины" и после ее обнаружения. Детали приемника, кроме катушки индуктивности, кнопочного выключателя и головных телефонов, монтируют также в небольшом корпусе и укрепляют его вблизи одного из концов деревянной рейки примерно метровой длины. Рядом с корпусом на рейке устанавливают выключатель, а на противоположном конце рейки крепят катушку (рис. 19). Головные телефоны могут быть подключены к соответствующим точкам приемника непосредственно либо через разъем и вилку. Следует заметить, что головные телефоны могут быть как высо-коомные, типа ТОН - 1, так и низкоом-ные, например миниатюрные ТМ - 2А. Первые из них позволяют получить большую чувствительность, но меньшую громкость, а вторые, наоборот, — большую громкость, но меньшую чувствительность. Подбором резистора R1 в приемнике добиваются максимальной громкости звука. * * * В заключение обзора конструкций электронных игр заметим, что рекомендованные для использования в них германиевые транзисторы серии МП не всегда могут оказаться в запасах радиокружка. Вместо них можно применять кремниевые транзисторы, например, серий КТ315 (n-p-n) и КТ361 (р-п-р). Естественно, что при такой замене придется подобрать резисторы в базовых цепях транзисторов.
