MC68000, МИКРОПРОЦЕССОР MC68000. Еще в начале 80-х годов американская фирма Motorola Semiconductor Iпc. разработала семейство 16-разрядных микропроцессоров [5], базовая модель которого MC68000 нашла применение в компьютерах Apple MACINTOSH, Commodore AMIGA-500, Commodore AMIGA-600. Он по сей день фигурирует в каталогах электронных приборов. Использовав его, авторы приставки "Sega" получили возможность применить испытанные схемные решения и большой набор средств разработки программного обеспечения.
При 16-разрядном арифметико-логическом устройстве внутренние регистры адреса и данных микропроцессора MC68000 имеют по 32 разряда, поэтому часто считают, что по своим возможнос-тям он близок к 32-разрядным процессорам. Подробно о его архитектуре, системе команд и режимах работы можно прочитать в [5 — 7].

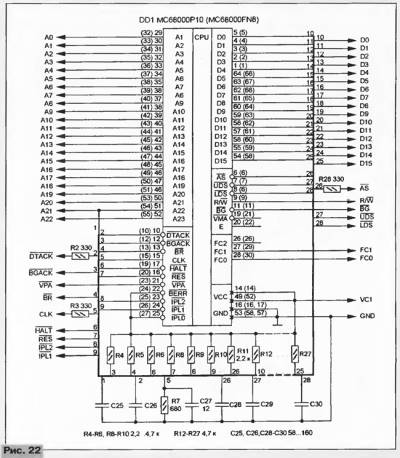

Схема включения микропроцессора в приставке "Sega" показана на рис. 22. Обычно применяется микросхема МС68000Р10 (в скобках указаны номера выводов устанавливаемой в некоторых моделях MC68000FN8). Последние цифры наименования означают максимальную тактовую частоту процессора в мегагерцах, буквы перед ними говорят о типе корпуса: Р — 64-выводный DIP, FN — 68-выводный QFP (для поверхностного монтажа). Приводимые ниже сведения о назначении выводов микропроцессора будут полезны при анализе осциллограмм сигналов во время ремонта видеоприставки. А1 — А23 (выходы) — 23 - разрядная шина адреса. Внутренний программный счетчик имеет 24 разряда, но АО внеш-него вывода не имеет. AS (выход) — строб адреса. Низкий уровень означает, что выведенный на А1 — А23 адрес можно декодировать. BERR (вход) — ошибка магистрали. Периферийное устройство сообщает, что обнаружило ошибку на шинах процессора. ВG (выход) — шины предоставлены. Процессор сообщает, что освободил шины для периферийного устройства. BGACK (вход) — подтверждение предоставления шин. Периферийное устройство сообщает, что захватило шины процессора. BR (вход) — запрос шин. Периферийное устройство просит процессор предоставить шины. CLK (вход) — тактовые импульсы. В зависимости от модификации процессора их максимальная частота повторения может быть равна 8, 10, 12,5 или 16 МГц. DO — D15 (входы—выходы) — 16-раз-рядная шина данных. DTACK (вход) — подтверждение передачи данных. Адресуемое устройство сообщает, что готово к обмену данными с процессором. Е (выход) — импульсы с периодом, равным 10 периодам сигнала CLK. FCO — FC2 (выходы) — функциональный код. Позволяет использовать четыре сегмента памяти по 16 Мбайт каждый. GND — общий провод. HALT (вход — выход) — остановка. При низком уровне сигнала на этом входе процессор приостанавливается до тех пор, пока вновь не будет подан высокий уровень. Большинство его выходов на время остановки переходит в высокоимпеданс-ное состояние. В случае обнаружения двойной системной ошибки процессор сам прекращает работу, сигнализируя об этом низким уровнем на выводе HALT. IPL0 — IPL2 (входы) — запрос прерывания. Числовое значение кода на этих выводах соответствует приоритету прерывания. LDS (выход) — строб младшего байта данных. RES (вход — выход) — начальная установка процессора. Инициализируется перепадом с высокого на низкий уровень. Когда в исполняемой программе встречается инструкция RESET, процессор сам устанавливает и поддерживает низкий уровень на этом выводе в течение 24 периодов сигнала CLK. R/W (выход) — направление передачи данных. Высокий уровень — чтение, низкий — запись. UDS (выход) — строб старшего байта данных. VCC — напряжение питания (+ 5 В). VMA (выход), VPA (вход) — сигналы для совместной работы с микросхемами серии МС68хх.
Неисправный микропроцессор можно заменить практически любой его модификацией, например, МС68000Р8, МС68НС000Р10 (с уменьшенным энергопотреблением), SCN68000 и т. п. Тактовые импульсы CLK частотой 7,6 МГц и сигнал сброса RES длительностью примерно 10 мкс поступают от КСБ. Резисторы R2 — R11, R28 и конденсаторы С25 — С3О в некоторых вариантах процессорных плат не устанавливаются.
|
