конструкция переключателя с органами управления, КОММУТАЦИОННЫЕ ЭЛЕМЕНТЫ ЗАРУБЕЖНОГО ПРОИЗВОДСТВА Эта
статья знакомит читателей с группой микровыключателей, рассчитанных на
монтаж пайкой на печатной плате, причем по шагу выводов и их форме они
идентичны микросхемам в наиболее распространенных корпусах с двумя
рядами выводов. Орган ручного управления каждой пары контактов
выключателя имеет два фиксированных положения. Спектр применения
микровыключателей чрезвычайно широк. Это и сигнальные узлы
радиоэлектронной аппаратуры, где необходима оперативная коммутация
цепей, и устройства выбора адреса, и ручные датчики кода, и системы
сигнализации и др. Выключатели выпускают в виде блоков с числом пар
контактов от двух до двенадцати. Наиболее популярны блоки на восемь пар
контактов для работы в восьми- и шестнадцатиразрядных линиях и на
четыре, восемь и двенадцать выключателей для применения в узлах,
использующих двоично-десятичный код.
Все переключатели по конструкции выводов можно разделить на два вида.
Один — больший по числу конструктивных вариантов — имеет два ряда
выводов, таких же, как у микросхем в прямоугольном пластмассовом корпусе
(серии К176, К561, например). У другого вида также два ряда выводов,
рассчитанных на пайку непосредственно к печатным площадкам, без
отверстий в плате (поверхностный монтаж). Выводы у обоих видов плоские
жесткие, но допускающие изгибание. Переключатели первого вида
можно впаивать в плату или монтировать в панели подобно микросхемам.
Выводы каждой пары замыкаемых контактов расположены один против другого в
разных рядах.
Хотя шаг выводов в ряду у переключателей обоих видов и равен 2,54 мм
(так называемый дюймовый), для монтажа пригодна метрическая разметка
отверстий и проводников под пайку на "посадочных" местах плат; годятся
также "метрические" монтажные панели — у них шаг 2,5 мм. Материал
корпуса и органов управления переключателей — полистирол, усиленный
стекловолокном, UL-94V-0. Выводы и контакты изготоалены из латуни.
Контактирующие поверхности покрыты золотом или серебром. Механизм
переключателя первого вида фиксирован в корпусе эпоксидным компаундом. У
второго вида корпус отпрессован вместе с выводами. После сборки
механизма корпус закрывают крышкой и приклеивают ее. Основные характеристики Контактное сопротивление, мОм, не более ...... 50 Сопротивление изоляции, МОм,не менее ..........1000 Предельное испытательное напряжение, В, подаваемое в течение 1 мин ..............500 Рабочее напряжение, В, не более......................24 Рабочий ток через контактную пару, мА, не более ............25 Рабочий температурный интервал, °С...........-25... +70 Усилие переключения, г, не более . .800

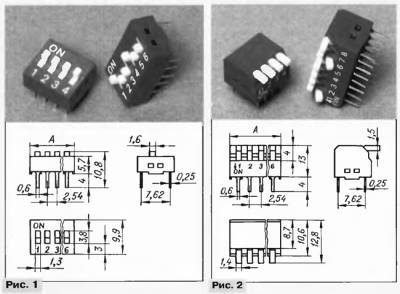

На рис. 1 предстаалена конструкция переключателя с органами управления
движкового типа. Поводки движков выступают над поверхностью корпуса на
1,1 мм. Ход поводка — 2 мм. Переключение выполняют с помощью пинцета или

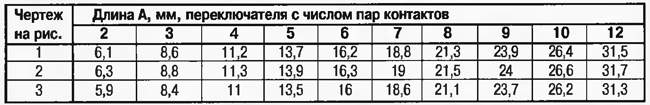

отвертки. Длина А переключателей с различным числом пар контактов
указана в таблице.
Конструкция подобного переключателя с
органами упрааления клавишного типа показана на рис. 2. Поводки-клавиши
выступают на 2,2 мм за боковую поверхность корпуса. Ход клавиши — около
3,5мм (угол поворота — 30 град.). Размер А для клавишной разновидности
переключателей указан в той же таблице.

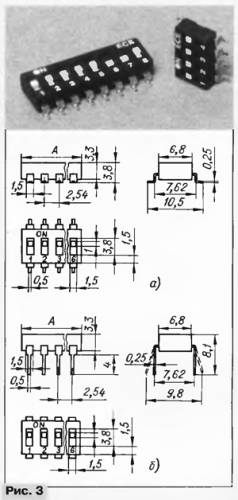

Вариант переключателя для
поверхностного монтажа изображен на рис. 3,а. У этого движкового
переключателя поводки выполнены заподлицо с верхней плоскостью корпуса,
что исключает возможность случайных переключений. Переключение выполняют
с помощью толстой иглы или шила. Ход поводка — 2 мм. Значения длины А
сведены в таблицу.
Выпускается также вариант этого переключателя,
отличающийся только конструкцией выводов (рис. 3,б). Он более
универсален — пригоден для монтажа и традиционным способом (в отверстия
на плате), и — после отгибания выводов — для поверхностного монтажа.
Переключатели, показанные на рис. 3, очень удобны, когда необходимо
увеличить число пар контактов в блоке. При монтаже переключателей "торец
в торец" шаг монтажных фольговых площадок платы остается постоянным, а
вся линейка зрительно воспринимается как единый блок. Материал подготовлен при содействии АО "Бурый Медведь", г. Москва
|
