Как найти неисправный чип Antminer T9+,

※本文中所涉及电压及阻值的测量结果，如无特别说明，均以FLUKE 15B+型万用表所测结果为准(不同品牌及型号误差很大) ※本文中所涉及的电阻测量结果，如无特别说明，均指反向阻值(即红表笔接地,黑表笔所测结果)

文件类别：维修方案

本册内容：主要讲述对 T9+ 运算板各种故障进行排查，怎么利用单板测试治具进行准确定位。范围：适用有S9维修经验者一、维修平台要求：

1、恒温烙铁（350 度-400 度），尖头烙铁头用于焊贴片电阻电容等小贴片。

2、热风筒用于芯片拆卸焊接，注意不要长时间加热以免 PCB 起泡。

3、APW3 电源（输出 12V、133A Max），用于运算板测试量测使用。

4、万用表，摄子，T9+试冶具（有条件的可配置示波器）。

5、助焊剂、洗板水加无水酒精；洗板水用于清理维修后助焊残留物及外观。

6、植锡治具，植锡钢网，锡膏；更换新的芯片时，必须要给芯片植锡。

7、导热胶黑色（3461），用于维修后重新粘上散热片。

二、作业要求事项：

1、维修人员必须具备一定的电子知识，一年以上的维修经验，对 QFN 封装焊接技术掌握娴熟。 2、维修后运算板必须测试两遍以上都为 OK，方可通过！

3、更换芯片时注意作业手法，更换任何配件后 PCB 板无明显变形，检查更换零件和周边有无少件开路短路问题。

4、确定维修工位对象与相应测试软件参数、测试冶具。

5、检查工具，冶具是否能正常工作三、原理与结构：

●原理概述

1.T9+由 3 条信号链，每条信号链18个芯片；18 个电压域组成，每个电压域有3 颗 BM1387 芯片；全板共有 54 颗 BM1387 芯片。

2.BM1387芯片内置了降压二极管，带降压二极管功能的由芯片指定引脚决定。

3.T9+时钟为3条信号链各一个25M 晶振，以串联的方式由第 1 个芯片向第18颗芯片传递。

4.T9+每个芯片正反面都有独立小散热片，正面小散热片是 SMT 贴片，背面小散热片是在板初测过后在 IC 背面通过导热胶固定。维修更换芯片测试通过后，需要在 IC 面均匀涂抹黑色导热胶，并加热固定。

需要注意的是：

在维修过程中，在对电路板元件、或者芯片进行更换时，为了减少风枪高温对 PCB 板与芯片的伤害，必需先将故障元件附近的小散热片，及 PCB 板

背面的小散热片取下来后，再进行更换。

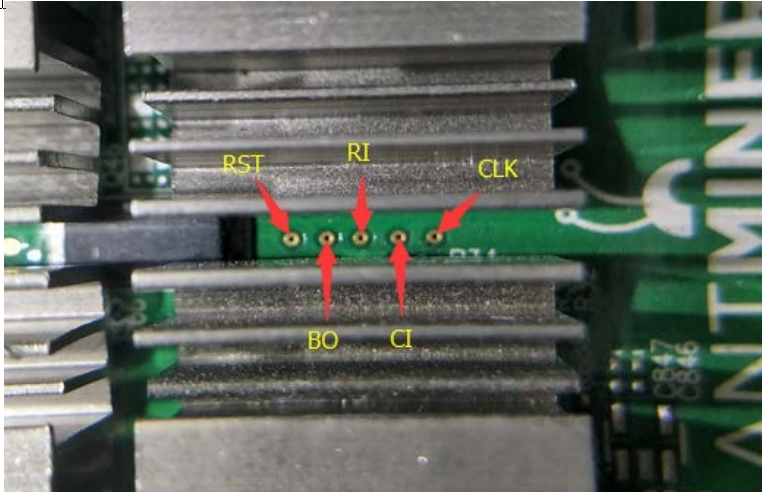

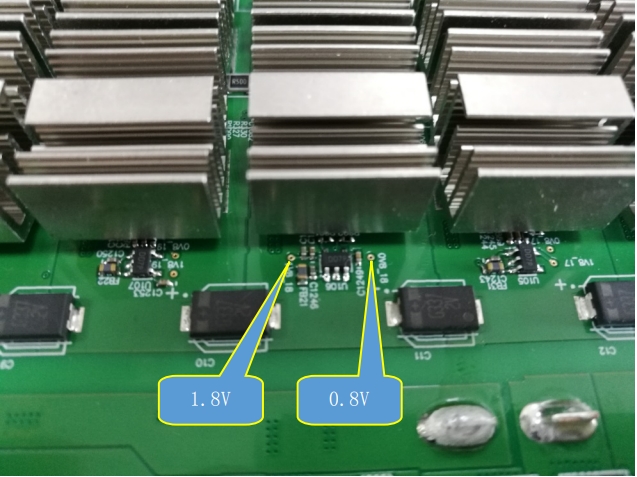

PCB 板正反正都有测试点，生产时的维修，在 PCB 正面未贴散热片时，可使用正面测试点；成品维修（售后维修），由于 PCB 正面，反面都布满散热片，需通过 PCB 的测试点进行故障定位，可用特制细长表笔探进散热片空隙进行测量，但由于 SMT 小散热片接的是各电压域的地，所以测量时，要注意表笔的绝缘，以免表笔造成短路。。

T9+ 运算板维修指导

●关键点分析：

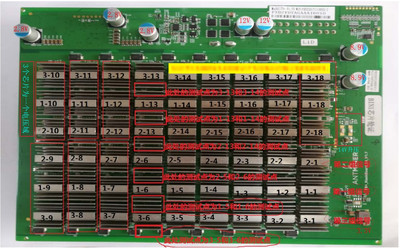

1、下图为 T9+信号板的信号走向示意图

图 1、信号走向

绿色为 CLK 信号流向，chain0由 Y5 25M 晶振产生，从 1-1号芯片至 1-18 号芯片传输；chain1由 Y4 25M晶振产生，从 2-1号芯片至 2-18 号芯片传输；chain2由 Y6 25M晶振产生，从 3-1号芯片至 3-18 号芯片传输；待机与运算时，电压都为 0.9V。阻值780。
