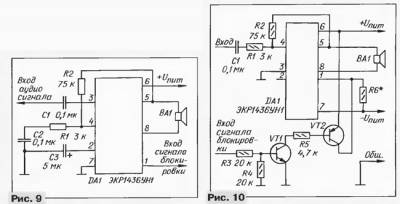

экр1436ун1 экр1436ун1 экр1436ун1, Журнал Радио 6 номер 1998 год. СПРАВОЧНЫЙ ЛИСТОК УСИЛИТЕЛИ ЗВУКОВОЙ ЧАСТОТЫ ЭКР1436УН1и КР1064УН2 Окончание. Начало см. в "Радио", 1998, ╧ 5 На рис. 9 представлен еще один вариант включения микросхемного усилителя 3Ч, обеспечивающий более высокое входное сопротивление — Rвх≈125 кОм. При указанных на схеме номиналах элементов подавление пульсаций питающего напряжения достигает -50 дБ. Иногда бывает необходимо подать на вход усилителя 3Ч выходные сигналы от нескольких источников при условии получения наилучшей взаиморазвязки источников и исключения влияния входных цепей на коэффициент передачи усилителя. В этом случае удобно воспользоваться схемой, показанной на рис. 2. Выход каждого источника сигнала соединяют со входом усилителя ЭКР1436УН1 через свою последовательную цепь из конденсатора и резистора (на рис. 2 показана только одна такая цепь). Изменяя сопротивление резистора, возможно получить требуемый коэффициент передачи сигнала от соответствующего источника к усилителю. Таким образом обеспечивают одинаковый уровень громкости при разных выходных уровнях сигналов источников. На рис. 10 показан вариант питания описанных микросхем от двуполярного источника напряжением 2х(1...8) В. Если плечи двупол ярного источника несимметричны по напряжению, вывод 3 микросхемы необходимо подключать к общему проводу через конденсатор (см. основную типовую схему рис. 2). Представленные схемы не исчерпывают возможных вариантов построения усилителей, поскольку описанные микросхемы обладают большой "гибкостью", позволяющей создавать для конкретных конструкций оптимальные условия работы. Материал подготовил Д. ТУРЧИНСКИЙ г. Москва
