2021 » Август » 27 Блок регулировок громкости и тембра на микросхеме LM1040

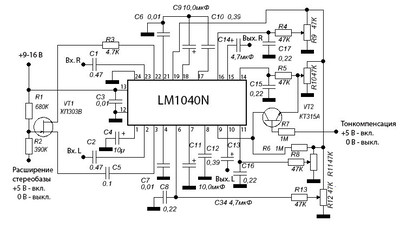

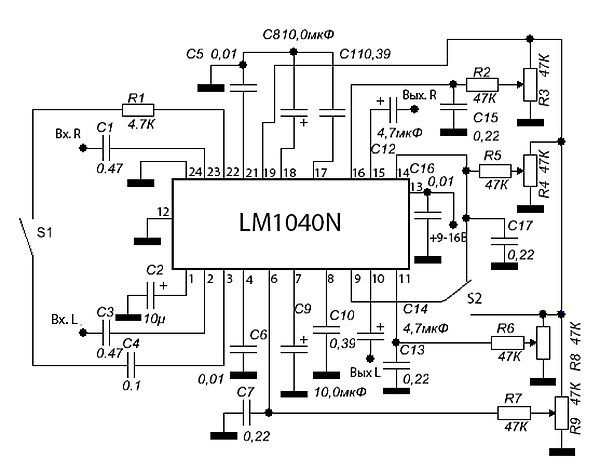

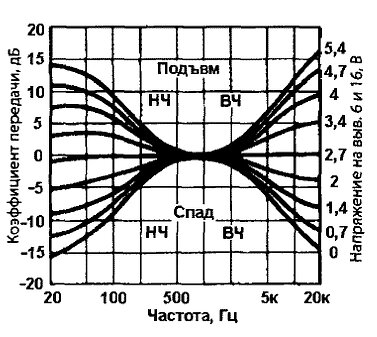

Блок регулировок громкости и тембра на микросхеме LM1040 Блок регулировок громкости и тембра на микросхеме LM1040 Блок регулировок громкости и тембра на микросхеме LM1040, Блок регулировок громкости и тембра на микросхеме LM1040 17 августа 1,6 тыс. прочитали Еще недавно построение качественного УМЗЧ было делом достаточно сложным и требующим немалых знаний. С появлением специализированных микросхем задача существенно упростилась. Сегодня собрать качественный усилитель может практически каждый, умеющий держать в руках паяльник и читать электрические схемы. В этой статье мы познакомимся с микросхемой LM1040 и соберем на ней многофункциональный блок регулировок для УМЗЧ. О микросхеме LM1040 является двухканальным регулятором громкости, тембра (НЧ и ВЧ) и стереобаланса. Дополнительно она позволяет включить режим тонкомпенсации и расширения стереобазы. Все регулировки производятся электронно - путем изменения постоянных напряжений на управляющих входах микросхем, что позволяет обойтись обычными, а не сдвоенными переменными резисторами. Для того, чтобы регулировки не «плавали» при изменении величины питающего напряжения, регулировочные резисторы питаются стабилизированным напряжением 5.5 В от встроенного в микросхему стабилизатора. Каждый канал микросхемы имеет собственные внешние цепи коррекции, что позволяет изменять частоты и диапазон регулировок в каждом канале отдельно. Типовая схема включения LM1040 имеет следующий вид: Типовая схема включения LM1040 Основные характеристики блока регулировок, собранного по типовой схеме: Блок регулировок громкости и тембра на микросхеме LM1040 Благодаря большому диапазону питающих напряжений и высокой экономичности LM1040 может использоваться как в автомобильной, так и бытовой или носимой аппаратуре. Практическая схема В принципе, она практически ничем не отличается от типовой, а значит, имеет те же характеристики. Практическая схема блока регулировок громкостью и тембром Назначение органов регулировок согласно схеме: S1 – расширение стереобазы; S2 – тонкомпенсация; R3 – регулировка низких частот; R4 – громкость; R8 – баланс; R9 – регулировка высоких частот. Особых пояснений схема не требует и, будучи правильно собранной, в настройке не нуждается. За частотные полосы регулирования отвечают конденсаторы С5, С6 (ВЧ) и С9, С11 (НЧ). Изменив их номиналы, можно добиться регулировки тембра в других частотных диапазонах. При указанных на схеме номиналах частотные характеристики регулирования тембра будут иметь вот такой вид: Частотные характеристики регулирования тембра ВЧ и НЧ Несмотря на достаточно высокое допустимое заявленное входное напряжение (1.6 В), желательно, чтобы оно не превышало 0.4 В. В противном случае существенно возрастают нелинейные искажения. Схема с электронными ключами При желании механические переключатели S1 и S2 (расширение стереобазы и тонкомпенсация) можно заменить электронными ключами. Это может быть полезным, к примеру, при организации дистанционного управления. Ниже представлена доработанная схема, в которой управление расширением стереобазы и тонкомпенсацией производится подачей напряжения 5 В. Управление стереобазой и тонкомпенсацией при помощи электронных ключей При подаче напряжения высокого уровня на затвор VT1 режим расширения стереобазой будет включен. При низком уровне выключен. Так же управляется транзистор VT2, отвечающий за включения режима тонкомпенсации. На месте VT1 может работать любой полевой транзистор с n-каналом и напряжением отсечки не выше 4 В. Вместо КТ315 можно поставить любой маломощный кремниевый транзистор соответствующей структуры. Переменные резисторы лучше брать с линейной характеристикой, иначе регулировка громкости и тембра будет производиться неравномерно в зависимости от угла поворота ручки. С1 - C3, С5, С6, С9, С11 стоит взять пленочные, к примеру, К73-17, К73-9, К78-2, К71-5. Конденсаторы С4, С7, С10, С13, С14 – оксидные. Остальные керамические. Вот, в общем, и все об этой микросхеме и схеме ее включения. С ее помощью собрать достаточно качественный блок регулировок совсем несложно.
